ESSP206-19T04 - SNR

ESSP206-19T04

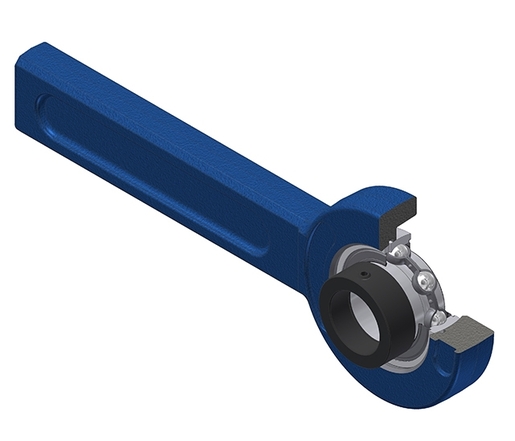

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - ES206-19G2T04 - SP206-207/62
Nous contacter
Spécification

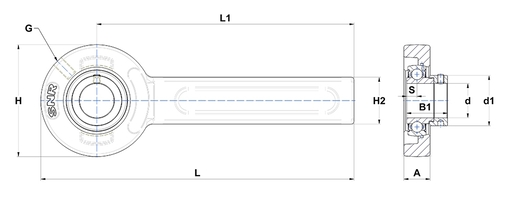

DEFINITION TECHNIQUE

A 21 mm
Hauteur totale - cadre + insert (A5) 26,7 mm
Largeur BI B 23,8 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 35,7 mm
Diamètre arbre (d) 30,163 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 44,1 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 98 mm
H2 41 mm
L 274 mm
L1 225 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 9 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,31 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
