EXC206-19 - SNR

EXC206-19

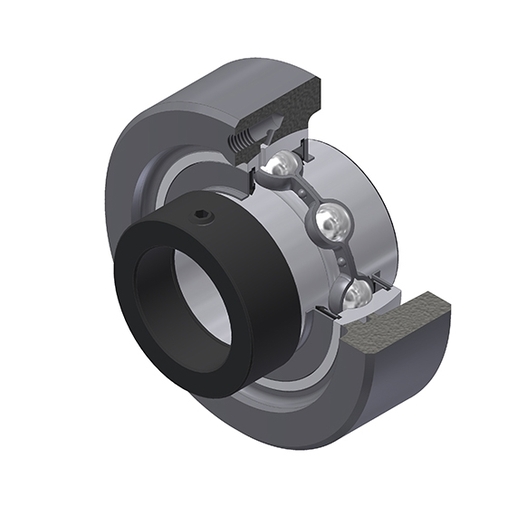

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint d’étanchéité avec bague d’étanchéité

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - EX206-19G2 - C206
Nous contacter
Spécification

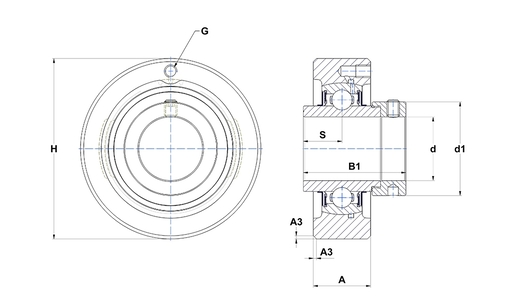

DEFINITION TECHNIQUE

A 27 mm
Profondeur de centrage / dimension du chanfrein (A3) 1,5 mm
Hauteur totale - cadre + insert (A5) 30,1 mm
Largeur BI B 36,4 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 48,3 mm
Diamètre arbre (d) 30,163 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 44,1 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 85 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 18,2 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,9 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
