EXFL209CCE - SNR

EXFL209CCE

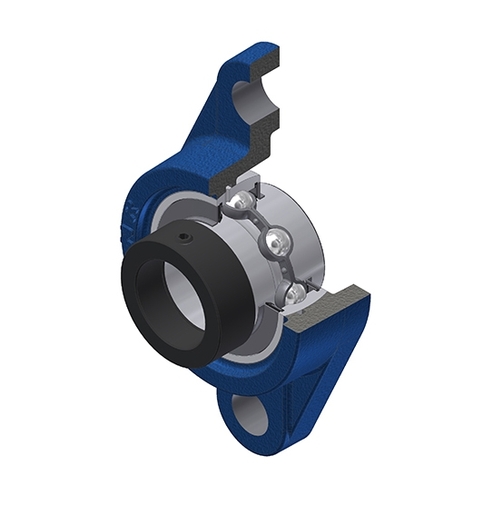

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - EX209G2 - FL209N - SCCE209
Nous contacter
Spécification

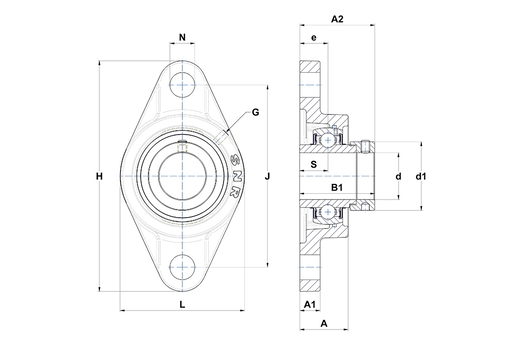

DEFINITION TECHNIQUE

Hauteur du logement (A) 38 mm
Hauteur de l'embase / hauteur de la bride (A1) 16 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 56,9 mm
Largeur BI B 42,8 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 56,3 mm
Diamètre arbre (d) 45 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 62 mm
Diamètre extérieur du couvercle (Dz) 95 mm
Distance entre la surface de montage et le centre du roulement (e) 22 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 188 mm
Distance entre trou de fixation (J) 148 mm
Largeur / diamètre du logement (L) 108 mm
Dimension trou de fixation (N) 19 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 21,4 mm
Largeur hors couvercle 64 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 31,85 kN
Capacite de charge statique C0 20,8 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,107 kg
Couple de serrage recommandé pour la vis cuvette 11,5 N-m
