EXP211NL3 - SNR

EXP211NL3

Corps en fonte, roulement à billes à insert radial avec bague excentrique, joint triple lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - EX211G2L3 - P211N
Nous contacter
Spécification

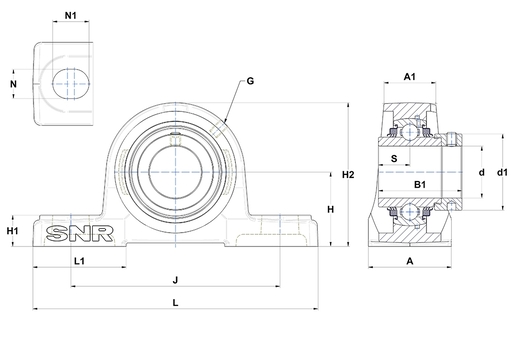

DEFINITION TECHNIQUE

A 60 mm
Largeur au sommet du logement (A1) 40 mm
Largeur BI B 55,4 mm
Diamètre arbre (d) 55 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 74,5 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 63,5 mm
Hauteur de l'assise du logement (H1) 22 mm
Hauteur du logement (H2) 126 mm
Distance entre trou de fixation (J) 171 mm
L 219 mm
Longueur de l'assise du logement (L1) 70 mm
Dimension trou de fixation (N) 20 mm
Longueur du trou de montage (N1) 25 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 27,7 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 43,55 kN
Capacite de charge statique C0 29,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 3,79 kg
Couple de serrage recommandé pour la vis cuvette 22 N-m
