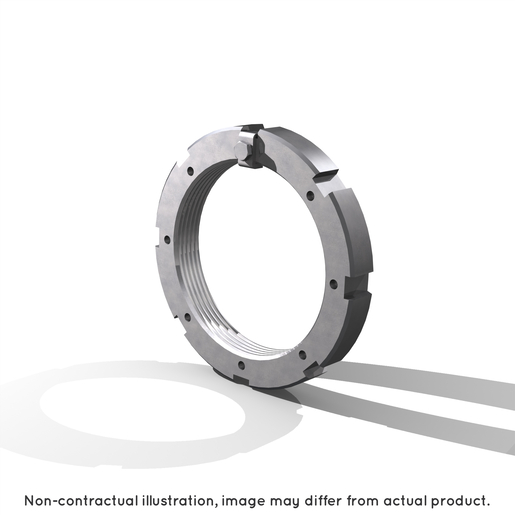

HM46T - SNR

HM46T

Téléchargement

Fiche technique

Nous contacter

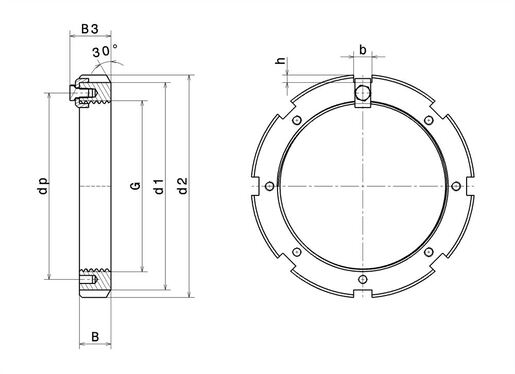

DEFINITION TECHNIQUE
G - Désignation du filetageTr230X4
d2 - Diamètre extérieur de l'écrou à encoches290 mm
B - Largeur de l'écrou34 mm
d1 - Diamètre extérieur de la surface de blocage de l'écrou260 mm
Angle de chanfrein de l'écrou30 °
b - Largeur de l'encoche20 mm
h - Profondeur de l'encoche10 mm
Product classification image
CARACTÉRISTIQUES TECHNIQUES
Référence de l'organe de blocage associéMB46
Masse5,8 kg
MarqueSNR
