KRT40LL/3AS - NTN

KRT40LL/3AS

Téléchargement

Fichier CAD

Fiche technique

Nous contacter
Spécification

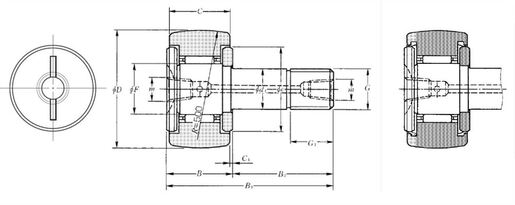

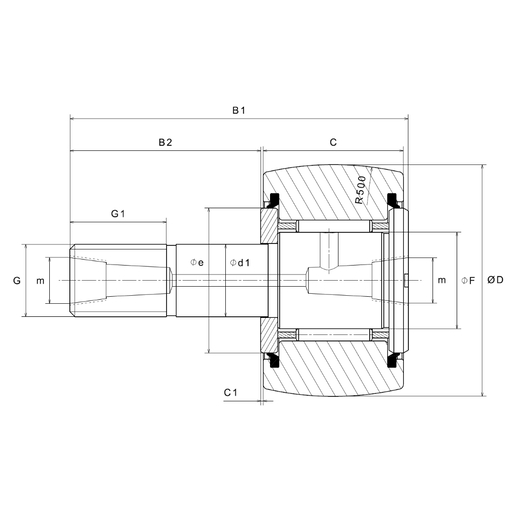

DEFINITION TECHNIQUE

Diamètre Extérieur (D) 40 mm
Diamètre axe (d1) 18 mm
Largeur du roulement, douille ou bague extérieure (C) 20 mm
Cote sous Rouleaux (F) 22 mm
Largeur du roulement ou de la bague intérieure (B) 19,5 mm
Longueur totale de l'axe (B1) 58 mm
Longueur de la tige de l'axe (B2) 36,5 mm
Désignation du filetage de l'axe (G) M18X1.5
Longueur du filetage de l'axe (G1) 19 mm
Distance entre face galet et face rondelle (C1) 0,8 mm
Désignation du trou de lubrification taraudé (m) PT 1/8
Diamètre d'entrée galet ou de la rondelle (e) 32 mm
Rayon de la piste galet (R) 500 mm
Couple de serrage max 76 N-m
Roulement avec / sans cage Avec
Classe de Jeu Radial CN
Classe de précision P0
Masse 0,248 kg
Marque NTN
Product classification image

PERFORMANCE PRODUIT

Capacité charge dynamique (Cr) 14 kN
Capacité charge statique (C0r) 22,8 kN
Charge de la piste sphérique de galet 3,85 kN
Vitesse limite Lub graisse (Nlim) 7000 tr/min
Temp mini de Fonctionnement (Tmin) -20 °C
Temp maxi de Fonctionnement (Tmax) 100 °C
