N1016G1C4 - NTN

N1016G1C4

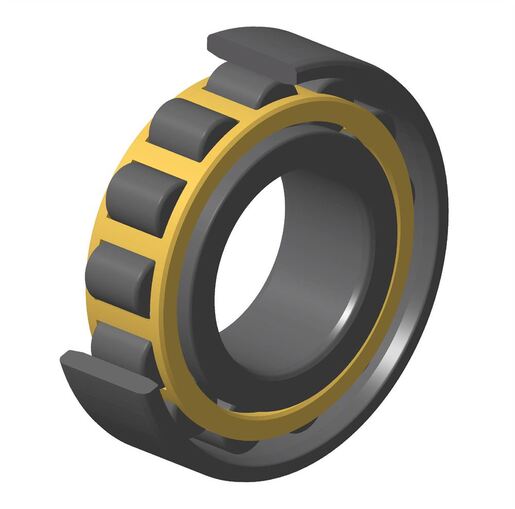

Roulement à 1 rangée de rouleaux cylindriques, palier libre, dissociable, cage massive

Dans la famille des roulements à rouleaux cylindriques, le roulement à une rangée de rouleaux supporte des charges radiales élevées. Les gammes standards ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sont déclinées avec différents types de cage, alésages, bagues d'épaulement.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

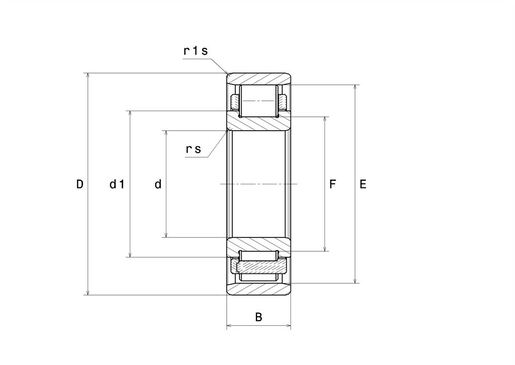

DEFINITION TECHNIQUE

d - Diamètre Intérieur 80 mm
D - Diamètre Extérieur 125 mm
B - Largeur du roulement ou de la bague intérieure 22 mm
E - Cote sur rouleaux 113,5 mm
F - Cote sous Rouleaux 91,5 mm
d1 - Diamètre extérieur épaulement BI 95,9 mm
rs - Rayon mini de Raccordement 1,1 mm
r1s - Rayon mini de Raccordement 1 mm
Classe de Jeu Radial C4
Masse 0,913 kg
Marque NTN
Product classification image

PERFORMANCE PRODUIT

C - Capacité charge dynamique 80 kN
C0 - Capacité Charge Statique 90,5 kN
Cu - Charge limite à la fatigue 11 kN
Nlim - Vitesse limite Lubrification huile 6700 tr/min
Nlim - Vitesse limite Lubrification graisse 5700 tr/min
Tmin - Température mini de Fonctionnement -40 °C
Tmax - Température max de Fonctionnement 120 °C

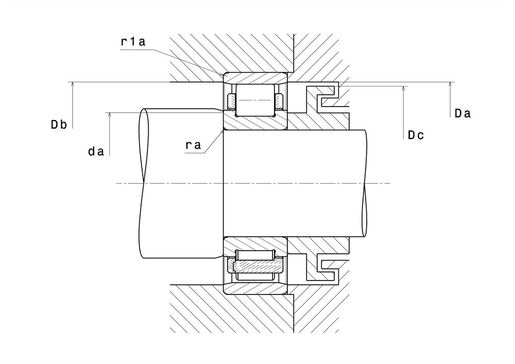

AJUSTEMENTS

da min - Diamètre mini épaulement BI 86,5 mm
Da max - Diamètre max épaulement BE 120 mm
Db min - Diamètre mini épaulement petite face 115 mm
Dc max - Diamètre de passage max BE 111 mm
ra max - Rayon max de raccordement 1 mm
r1a - Rayon max de raccordement 1 mm
