N211 - NTN

N211

Roulement à 1 rangée de rouleaux cylindriques, palier libre, dissociable, cage tôle

Dans la famille des roulements à rouleaux cylindriques, le roulement à une rangée de rouleaux supporte des charges radiales élevées. Les gammes standards ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sont déclinées avec différents types de cage, alésages, bagues d'épaulement.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

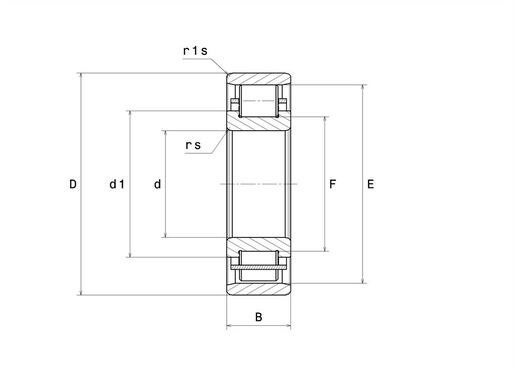

DEFINITION TECHNIQUE

d - Diamètre Intérieur 55 mm
D - Diamètre Extérieur 100 mm
B - Largeur du roulement ou de la bague intérieure 21 mm
E - Cote sur rouleaux 88,5 mm
F - Cote sous Rouleaux 66,5 mm
d1 - Diamètre extérieur épaulement BI 70,8 mm
rs - Rayon mini de Raccordement 1,5 mm
r1s - Rayon mini de Raccordement 1,1 mm
Classe de Jeu Radial CN
Masse 0,626 kg
Marque NTN
Product classification image

PERFORMANCE PRODUIT

C - Capacité charge dynamique 64,5 kN
C0 - Capacité Charge Statique 62,5 kN
Cu - Charge limite à la fatigue 7,6 kN
Nlim - Vitesse limite Lubrification huile 8200 tr/min
Nlim - Vitesse limite Lubrification graisse 6900 tr/min
Tmin - Température mini de Fonctionnement -40 °C
Tmax - Température max de Fonctionnement 120 °C

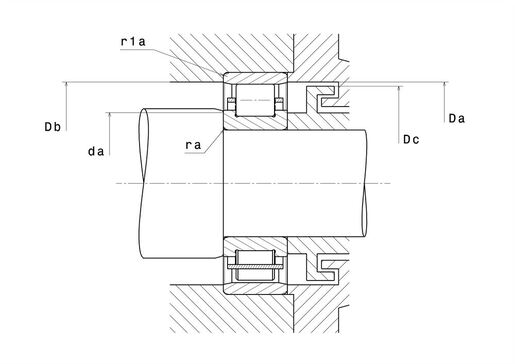

AJUSTEMENTS

da min - Diamètre mini épaulement BI 63 mm
Da max - Diamètre max épaulement BE 93,5 mm
Db min - Diamètre mini épaulement petite face 90 mm
Dc max - Diamètre de passage max BE 87 mm
ra max - Rayon max de raccordement 1,5 mm
r1a - Rayon max de raccordement 1 mm
Product classification image
Calcul factors image
