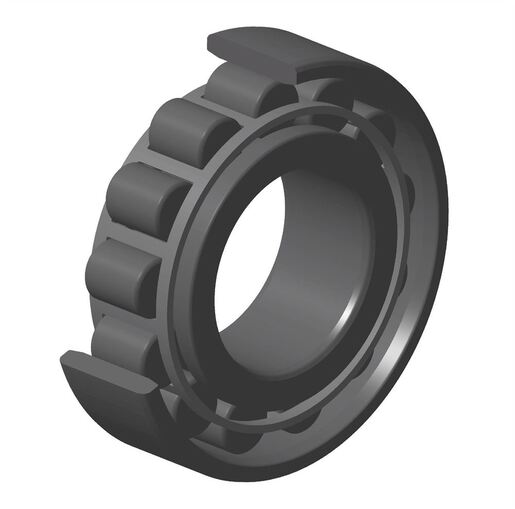

Roulement à 1 rangée de rouleaux cylindriques, palier libre, dissociable, cage tôle
Dans la famille des roulements à rouleaux cylindriques, le roulement à une rangée de rouleaux supporte des charges radiales élevées. Les gammes standards ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sont déclinées avec différents types de cage, alésages, bagues d'épaulement.
Fichier 3D
Fiche technique
Spécification

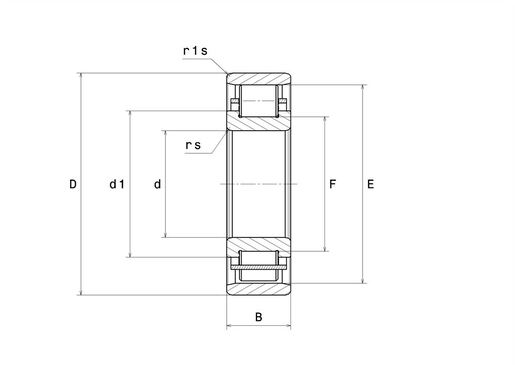

DEFINITION TECHNIQUE | |
|---|---|
| d - Diamètre Intérieur | 85 mm |
| D - Diamètre Extérieur | 150 mm |
| B - Largeur du roulement ou de la bague intérieure | 28 mm |
| E - Cote sur rouleaux | 133,8 mm |
| F - Cote sous Rouleaux | 101,8 mm |
| d1 - Diamètre extérieur épaulement BI | 108,2 mm |
| rs - Rayon mini de Raccordement | 2 mm |
| r1s - Rayon mini de Raccordement | 2 mm |
| Classe de Jeu Radial | C3 |
| Masse | 1,83 kg |
| Marque | NTN |
PERFORMANCE PRODUIT | |
|---|---|
| C - Capacité charge dynamique | 134 kN |
| C0 - Capacité Charge Statique | 140 kN |
| Cu - Charge limite à la fatigue | 16,3 kN |
| Nlim - Vitesse limite Lubrification huile | 5300 tr/min |
| Nlim - Vitesse limite Lubrification graisse | 4500 tr/min |
| Tmin - Température mini de Fonctionnement | -40 °C |
| Tmax - Température max de Fonctionnement | 120 °C |
| FTF - Fréquence propre Cage (60 t./min.) | 0,432 Hz |
| BSF - Fréquence propre Corps Roulants (60 t./min.) | 7,227 Hz |
| BPFO - Fréquence propre BE (60 t./min.) | 6,913 Hz |
| BPFI - Fréquence propre BI (60 t./min.) | 9,087 Hz |

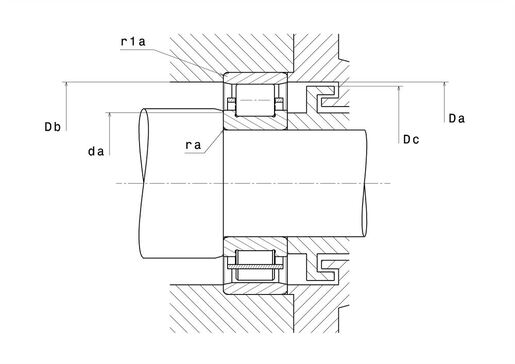

AJUSTEMENTS | |
|---|---|
| da min - Diamètre mini épaulement BI | 94 mm |
| Da max - Diamètre max épaulement BE | 141 mm |
| Db min - Diamètre mini épaulement petite face | 136,6 mm |
| Dc max - Diamètre de passage max BE | 131,6 mm |
| ra max - Rayon max de raccordement | 2 mm |
| r1a - Rayon max de raccordement | 2 mm |
