SNC508 - SNR

SNC508

Palier en deux parties pour roulements sur manchon de serrage, fabrication en fonte, pour lubrification à la graisse

Corps de paliers à semelles en 2 parties, en fonte grise ou ductile, avec différentes options d'étanchéité.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

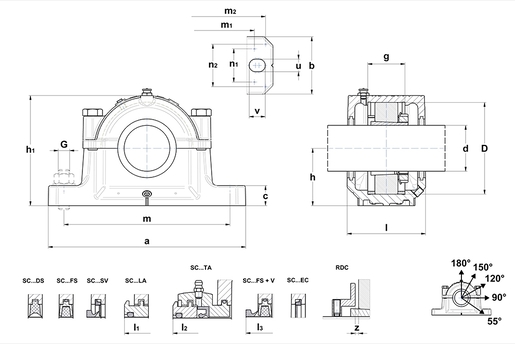

DEFINITION TECHNIQUE

d - Diamètre intérieur 35 mm
a - Longueur logement 205 mm
b - Largeur embase logement 60 mm
c - Hauteur embase logement 25 mm
g - Largeur du logement du roulement 39 mm
h - Hauteur au centre du roulement 60 mm
h1 - Hauteur du logement 107 mm
l - Largeur milieu du logement 85 mm
l1 - Largeur entre TS 97 mm
l2 - Largeur entre TA 151 mm
l3 - Largeur entre V-ring 103
m - Distance trou de fixation (longueur) 170 mm
m1 - Distance poinçons (trous additionnels) 160 mm
n1 - Distance poinçons pour trous additionnels (largeur) 34 mm
m2 - Distance poinçons (goupilles de centrage) 188 mm
n2 - Distance poinçons pour goupilles de centrage (largeur) 44 mm
u - Largeur trou de fixation 15 mm
v - Longueur trou de fixation 20 mm
D - Diamètre extérieur roulement 80 mm
z - Distance RDC/bearing 2 mm
Quantité initiale de graisse 80 cm³
Diamètre goupilles cylindriques 5 mm
m3 - Distance trous de centrage sous la semelle 130 mm
Marque SNR
Product classification image

JOINTS ET OBTURATEUR

Joints DS (double lèvre) SC 508 DS
Joints LA (labyrinthe) SC 508 LA
Joints FS (en feutre) SC 508 FS
Joints TA (Taconite) SC 508 TA
Joints SV (V-ring complet) SC 508 SV
Obturateur EC SC508-607EC
Option joints V-ring V35A

ECROUS

G - Boulons de fixation M12
Couple recommandé boulons de fixation 65 N-m
Boulons d'assemblage M12x50
Couple recommandé boulons d'assemblage 65 N-m
Charges maximales 120° 80 kN
Charges maximales 150° 45 kN
Charges maximales 180° 40 kN

CHARGES DE RUPTURE

Charge de rupture à P 0° 265 kN
Charge de rupture À P 55° 220 kN
Charge de rupture à P 90° 132 kN
Charge de rupture à P 120° 95 kN
Charge de rupture à P 150° 85 kN
Charge de rupture à P 180° 115 kN

COMPOSANTS ASSOCIÉS - GÉNÉRAL

Désignation de logement SNC508-607-
Disque de régulation (RDC) RDC508

COMPOSANTS ASSOCIES - OPTION 1

Roulement 1208K
Manchon de serrage H 208
Bague de fixation (x2) FR80x10,5x4

COMPOSANTS ASSOCIES - OPTION 2

Roulement 2208K
Manchon de serrage H 308
Bague de fixation (x2) FR80x8x3

COMPOSANTS ASSOCIES - OPTION 3

Roulement 22208K
Manchon de serrage H 308
Bague de fixation (x2) FR80x8x3
