SNOE220CBL - SNR

SNOE220CBL

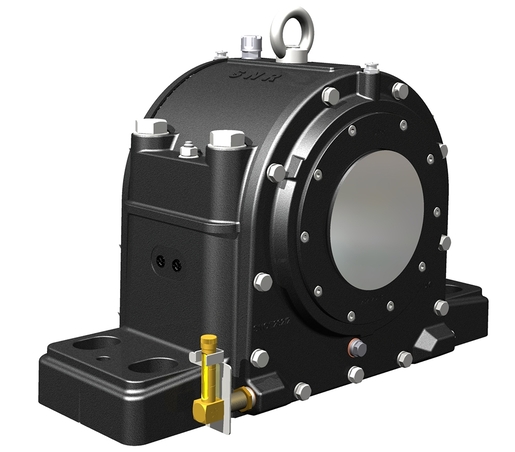

Corps de palier en deux parties pour roulements à rotule sur rouleaux avec alésage cylindrique, fabrication en fonte, pour lubrification à l’huile

Corps de paliers à semelles en 2 parties, en fonte grise ou ductile, pour arbre traversant ou bout d'arbre.

Téléchargement

Fichier CAD

Fiche technique

Nous contacter
Spécification

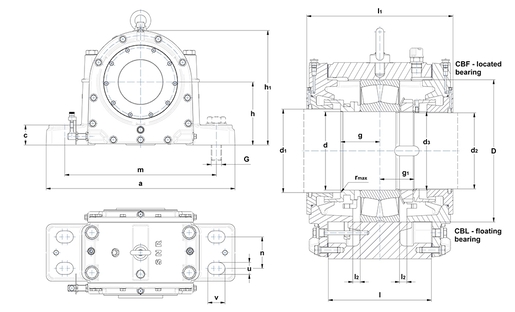

DEFINITION TECHNIQUE

Marque SNR
Diamètre intérieur d 100 mm
Diamètre intérieur grande sortie d1 110 mm
Diamètre intérieur petite sortie d2 97 mm
Filetage sur l'arbre d3 M100x2
Longueur logement a 490 mm
Largeur embase logement b 160 mm
Hauteur embase logement c 50 mm
Distance entre épaulement côté grand arbre et le centre du roulement g 60 mm
Distance entre épaulement côté petit arbre et le centre du roulement g1 45 mm
Hauteur au centre du roulement h 150 mm
Hauteur du logement h1 270 mm
Largeur milieu du logement l 170 mm
Largeur logement entre couvercles l1 253 mm
Distance flotante (x2) l2 13 mm
Distance trou de fixation (longueur) m 400 mm
Distance trou de fixation (largeur) n 80 mm
Largeur trou de fixation u 30 mm
Longueur trou de fixation v 45 mm
Diamètre maxi rayon épaulement arbre r 2,5 mm
Diamètre extérieur roulement (D) 180 mm
Niveau d'huile 55-65 mm
Quantité d'huile 1700 cm^3
Masse 58 kg
Nouveau matériau de logement grey cast
Product classification image

COMPOSANTS ASSOCIÉS - GÉNÉRAL

Roulement 1 22220
Écrou KM 20
Rondelle de blocage MB 20

COMPOSANTS ASSOCIES - OPTION

Bandes de feutre (en option) 9x7,5x428

ECROUS

Boulons de fixation (G) M24
Couple recommandé boulons de fixation 440 N-m
Boulons d'assemblage M20
Couple recommandé boulons d'assemblage 260 N-m
Boulon(s) à œil M16
