SNOE228CBL

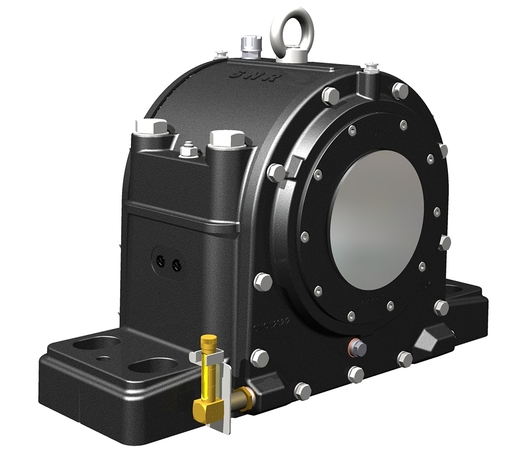

Corps de palier en deux parties pour roulements à rotule sur rouleaux avec alésage cylindrique, fabrication en fonte, pour lubrification à l’huile

Corps de paliers à semelles en 2 parties, en fonte grise ou ductile, pour arbre traversant ou bout d'arbre.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

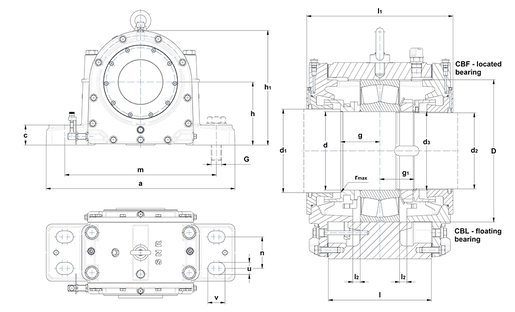

DEFINITION TECHNIQUE

d - Diamètre intérieur 140 mm
d1 - Diamètre intérieur grande sortie 150 mm
d2 - Diamètre intérieur petite sortie 137 mm
d3 - Filetage sur l'arbre M140x2
a - Longueur logement 570 mm
b - Largeur embase logement 175 mm
c - Hauteur embase logement 65 mm
g - Distance entre épaulement côté grand arbre et le centre du roulement 73 mm
g1 - Distance entre épaulement côté petit arbre et le centre du roulement 58 mm
h - Hauteur au centre du roulement 190 mm
h1 - Hauteur du logement 355 mm
l - Largeur milieu du logement 180 mm
l1 - Largeur logement entre couvercles 269 mm
l2 - Distance flotante (x2) 15 mm
m - Distance trou de fixation (longueur) 460 mm
n - Distance trou de fixation (largeur) 100 mm
u - Largeur trou de fixation 36 mm
v - Longueur trou de fixation 50 mm
r - Diamètre max rayon épaulement arbre 2,5 mm
D - Diamètre extérieur roulement 250 mm
Niveau d'huile 55-70 mm
Quantité d'huile 3700 cm³
Masse 113 kg
Matériau de logement grey cast
Marque SNR
Product classification image

COMPOSANTS ASSOCIÉS - GÉNÉRAL

Roulement 22228
Écrou KM 28
Rondelle de blocage MB 28

COMPOSANTS ASSOCIES - OPTION

Bandes de feutre (en option) 9x7,5x584

ECROUS

G - Boulons de fixation M30
Couple recommandé boulons de fixation 870 N-m
Boulons d'assemblage M20
Couple recommandé boulons d'assemblage 260 N-m
Boulon(s) à œil M16
