SNOE230CBF - SNR

SNOE230CBF

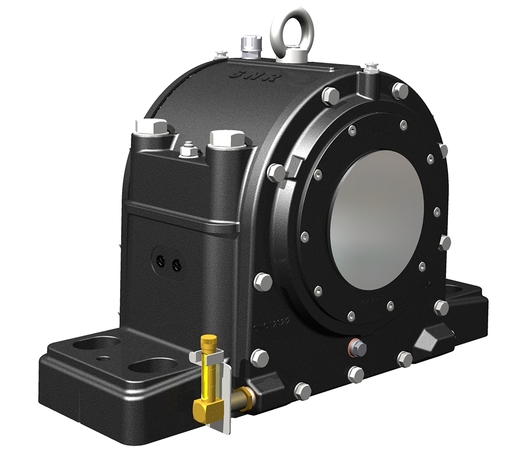

Corps de palier en deux parties pour roulements à rotule sur rouleaux avec alésage cylindrique, fabrication en fonte, pour lubrification à l’huile

Corps de paliers à semelles en 2 parties, en fonte grise ou ductile, pour arbre traversant ou bout d'arbre.

Téléchargement

Fichier 3D

Fiche technique

Nous contacter
Spécification

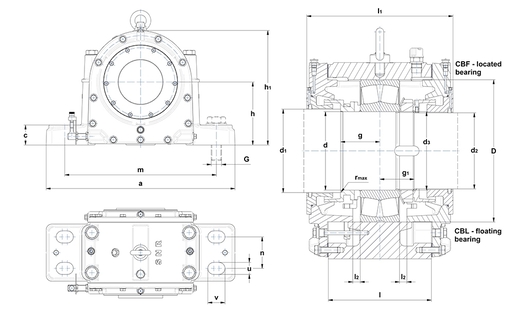

DEFINITION TECHNIQUE

d - Diamètre intérieur 150 mm
d1 - Diamètre intérieur grande sortie 156 mm
d2 - Diamètre intérieur petite sortie 147 mm
d3 - Filetage sur l'arbre M150x2
a - Longueur logement 660 mm
b - Largeur embase logement 190 mm
c - Hauteur embase logement 70 mm
g - Distance entre épaulement côté grand arbre et le centre du roulement 82 mm
g1 - Distance entre épaulement côté petit arbre et le centre du roulement 64 mm
h - Hauteur au centre du roulement 220 mm
h1 - Hauteur du logement 400 mm
l - Largeur milieu du logement 200 mm
l1 - Largeur logement entre couvercles 283 mm
l2 - Distance flotante (x2) 0 mm
m - Distance trou de fixation (longueur) 530 mm
n - Distance trou de fixation (largeur) 100 mm
u - Largeur trou de fixation 42 mm
v - Longueur trou de fixation 60 mm
r - Diamètre max rayon épaulement arbre 1,6 mm
D - Diamètre extérieur roulement 270 mm
Niveau d'huile 65-90 mm
Quantité d'huile 4200 cm³
Masse 120 kg
Matériau de logement grey cast
Marque SNR
Product classification image

COMPOSANTS ASSOCIÉS - GÉNÉRAL

Roulement 22230
Écrou KM 30
Rondelle de blocage MB 30

COMPOSANTS ASSOCIES - OPTION

Bandes de feutre (en option) 9x7,5x607

ECROUS

G - Boulons de fixation M36
Couple recommandé boulons de fixation 1520 N-m
Boulons d'assemblage M24
Couple recommandé boulons d'assemblage 440 N-m
Boulon(s) à œil M20
