SUCP208-24 - SNR

SUCP208-24

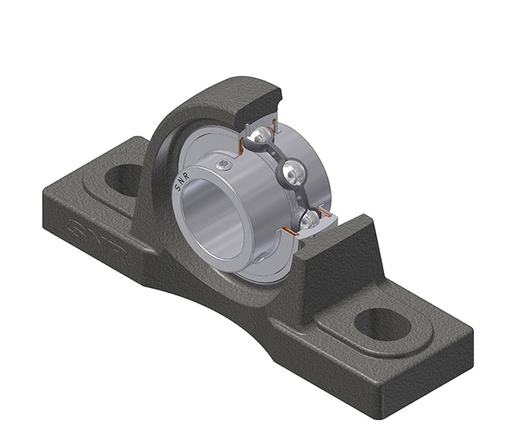

Corps en acier inoxydable moulé, roulement à billes à insert en acier inoxydable avec vis de fixation, joint d’étanchéité avec bague d’étanchéité, graisse alimentaire

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier CAD

Fiche technique

KitCe kit contient les articles suivants - SUC208-24 - SP208
Nous contacter
Spécification

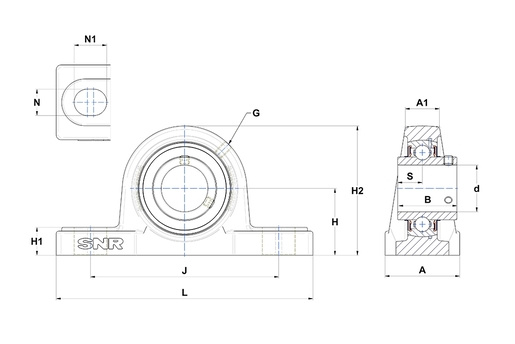

DEFINITION TECHNIQUE

A 54 mm
Largeur au sommet du logement (A1) 27 mm
Largeur BI B 49,2 mm
Diamètre arbre (d) 38,1 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 49,2 mm
Hauteur de l'assise du logement (H1) 19 mm
Hauteur du logement (H2) 100 mm
Distance entre trou de fixation (J) 136 mm
L 184 mm
Dimension trou de fixation (N) 17 mm
Longueur du trou de montage (N1) 23 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 19 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 32 kN
Capacite de charge statique C0 19,3 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,35 kg
Couple de serrage recommandé pour la vis cuvette 8,3 N-m
