UCFL210-31NL3 - SNR

UCFL210-31NL3

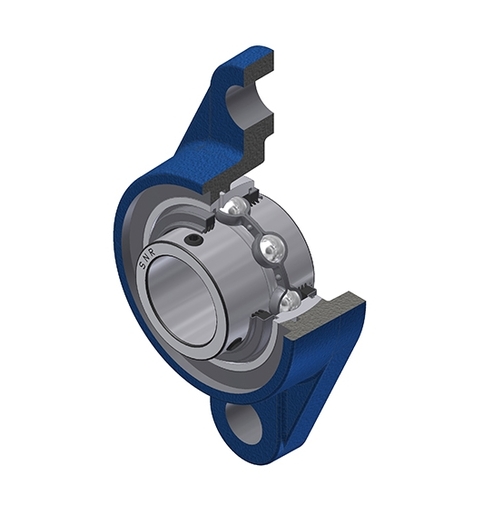

Corps en fonte , roulement à billes à insert radial avec vis de fixation, joint triple lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC210-31G2L3 - FL210N
Nous contacter
Spécification

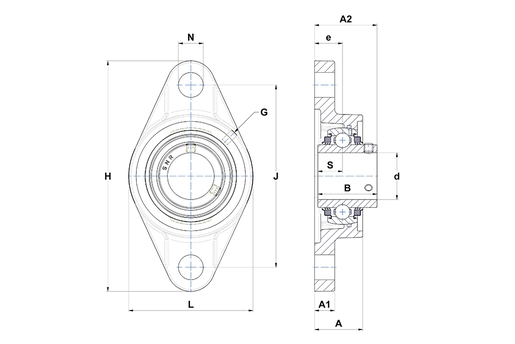

DEFINITION TECHNIQUE

Hauteur du logement (A) 40 mm
Hauteur de l'embase / hauteur de la bride (A1) 16 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 54,6 mm
Largeur BI B 51,6 mm
Diamètre arbre (d) 49,213 mm
Distance entre la surface de montage et le centre du roulement (e) 22 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 197 mm
Distance entre trou de fixation (J) 157 mm
Largeur / diamètre du logement (L) 115 mm
Dimension trou de fixation (N) 19 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 19 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 35,1 kN
Capacite de charge statique C0 23,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,15 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
