UCFL314-43 - SNR

UCFL314-43

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint d’étanchéité avec bague d’étanchéité

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC314-43G2 - FL314
Nous contacter
Spécification

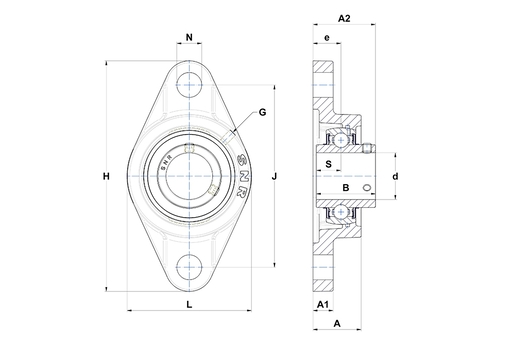

DEFINITION TECHNIQUE

Hauteur du logement (A) 61 mm
Hauteur de l'embase / hauteur de la bride (A1) 28 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 81 mm
Largeur BI B 78 mm
Diamètre arbre (d) 68,263 mm
Distance entre la surface de montage et le centre du roulement (e) 36 mm
Graisseur (G) System.Collections.Generic.List`1[System.String]
Longueur, largeur ou diamètre du logement (H) 315 mm
Distance entre trou de fixation (J) 250 mm
Largeur / diamètre du logement (L) 185 mm
Dimension trou de fixation (N) System.Collections.Generic.List`1[System.String]
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 33 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 104,26 kN
Capacite de charge statique C0 68 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 8,72 kg
Couple de serrage recommandé pour la vis cuvette 27,1 N-m
