UCP206-18CO - SNR

UCP206-18CO

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint d’étanchéité avec bague d’étanchéité.

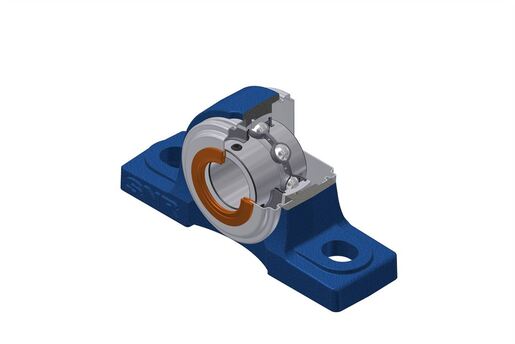

Sur les images, le palier auto-aligneur est représenté avec un capot ouvert et un capot fermé. Le produit que vous avez choisi est équipé de deux capots ouverts.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC206-18G2 - SCOU206-18 - P206N
Nous contacter
Spécification

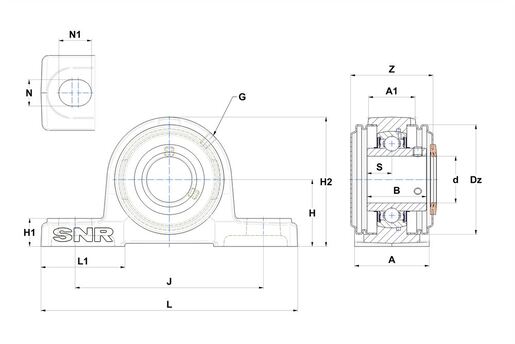

DEFINITION TECHNIQUE

A 48 mm
Largeur au sommet du logement (A1) 30 mm
Largeur BI B 38,1 mm
Diamètre arbre (d) 28,575 mm
Diamètre extérieur du couvercle (Dz) 70 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 42,9 mm
Hauteur de l'assise du logement (H1) 18 mm
Hauteur du logement (H2) 83 mm
Distance entre trou de fixation (J) 121 mm
L 165 mm
Longueur de l'assise du logement (L1) 54 mm
Dimension trou de fixation (N) 17 mm
Longueur du trou de montage (N1) 21 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 15,9 mm
Largeur hors couvercle 36,1 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 19,5 kN
Capacite de charge statique C0 11,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,385 kg
Couple de serrage recommandé pour la vis cuvette 3,7 N-m
