UCPG210-31T20CO - SNR

UCPG210-31T20CO

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint labyrinthe, pour applications à haute température.

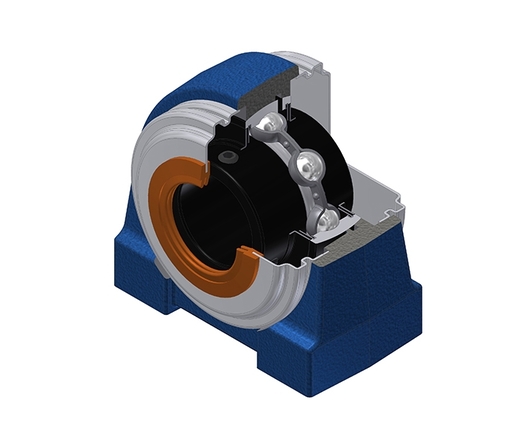

Sur les images, le palier auto-aligneur est représenté avec un capot ouvert et un capot fermé. Le produit que vous avez choisi est équipé de deux capots ouverts.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - UC210-31G2T20 - SCOU210-31 - PG210N
Nous contacter
Spécification

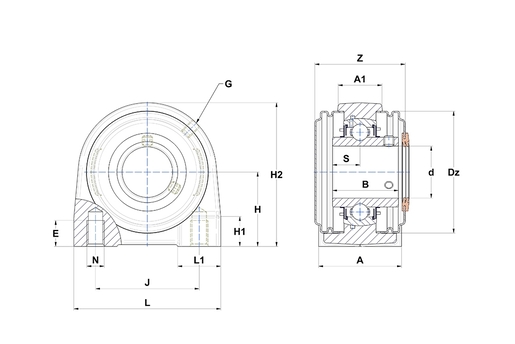

DEFINITION TECHNIQUE

A 60 mm
Largeur au sommet du logement (A1) 35 mm
Largeur BI B 51,6 mm
Diamètre arbre (d) 49,213 mm
Diamètre extérieur du couvercle (Dz) 100 mm
Profondeur du filetage du trou de montage (E) 25 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 57,2 mm
Hauteur de l'assise du logement (H1) 21 mm
Hauteur du logement (H2) 114 mm
Distance entre trou de fixation (J) 95 mm
L 135 mm
Longueur de l'assise du logement (L1) 40 mm
Dimension trou de fixation (N) M16
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 19 mm
Largeur hors couvercle 50,3 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 35,1 kN
Capacite de charge statique C0 23,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 2,828 kg
Couple de serrage recommandé pour la vis cuvette 16,8 N-m
