UKFLE213HCO - SNR

UKFLE213HCO

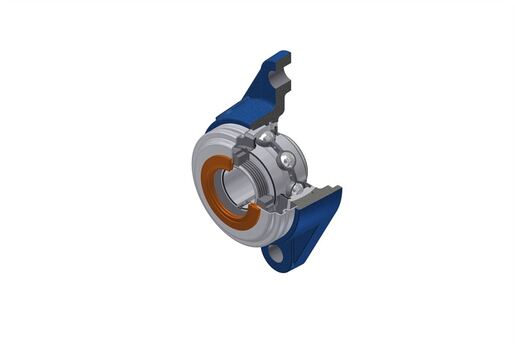

Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité.

Non représenté sur l'image : Pour certaines tailles, les roulements "inserts" peuvent dépasser de la surface de montage du logement.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier CAD

Fiche technique

KitCe kit contient les articles suivants - UK213G2H - FLE213N - SCO213-60
Nous contacter
Spécification

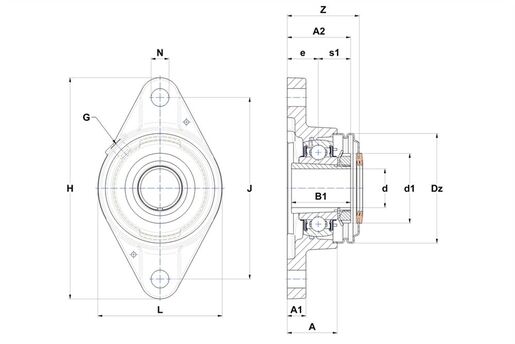

DEFINITION TECHNIQUE

Hauteur du logement (A) 57 mm
Hauteur de l'embase / hauteur de la bride (A1) 18 mm
Hauteur totale (logement + insert) à partir de la surface de montage (A2) 70 mm
Largeur BI B 36 mm
Largeur hors tout BI yc collier excentrique de verrouillage / manchon (B1) 65 mm
Diamètre arbre (d) 60 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 85 mm
Diamètre extérieur du couvercle (Dz) 132 mm
Distance entre la surface de montage et le centre du roulement (e) 38 mm
Graisseur (G) R1/8"
Longueur, largeur ou diamètre du logement (H) 258 mm
Distance entre trou de fixation (J) 216 mm
Largeur / diamètre du logement (L) 160 mm
Dimension trou de fixation (N) 21 mm
Largeur hors couvercle 82,4 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 57,2 kN
Capacite de charge statique C0 40 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 5,804 kg
Référence du manchon H2313
