UKPLE210HCO - SNR

UKPLE210HCO

Corps en fonte, roulement à billes à insert radial avec manchon de serrage, joint d’étanchéité avec bague d’étanchéité.

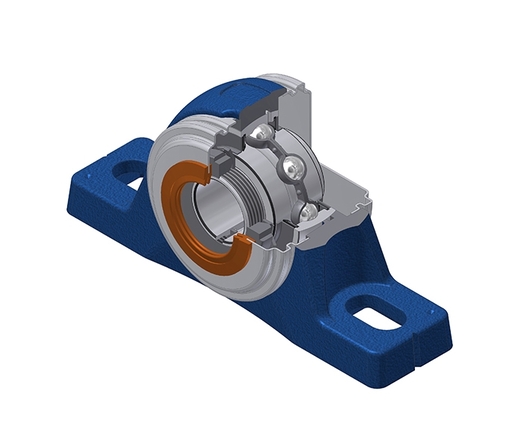

Sur les images, le palier auto-aligneur est représenté avec un capot ouvert et un capot fermé. Le produit que vous avez choisi est équipé de deux capots ouverts.

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fichier 3D

Fiche technique

KitCe kit contient les articles suivants - UK210G2H - SCO210-45 - SCO210-45 - PLE210N
Nous contacter
Spécification

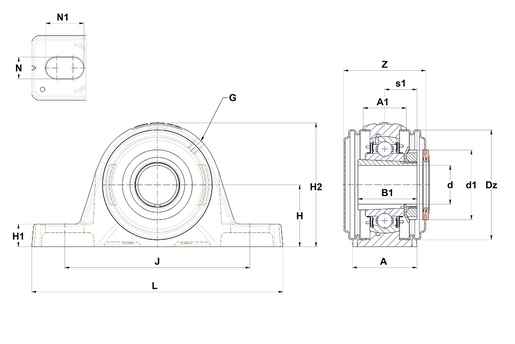

DEFINITION TECHNIQUE

A 55 mm
Largeur au sommet du logement (A1) 36 mm
Largeur BI B 31 mm
Diamètre arbre (d) 45 mm
Diamètre extérieur du collier excentrique / écrou du manchon (d1) 70 mm
Diamètre extérieur du couvercle (Dz) 100 mm
Graisseur (G) M6x1
Distance base du logement au centre du roulement (H) 55,6 mm
Hauteur de l'assise du logement (H1) 19,3 mm
Hauteur du logement (H2) 114 mm
Distance entre trou de fixation (J) 164 mm
L 214 mm
Dimension trou de fixation (N) 14 mm
Longueur du trou de montage (N1) 27 mm
Largeur hors couvercle 51,3 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 35,1 kN
Capacite de charge statique C0 23,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 2,761 kg
Référence du manchon H2310
