USEHE205-14T04 - SNR

USEHE205-14T04

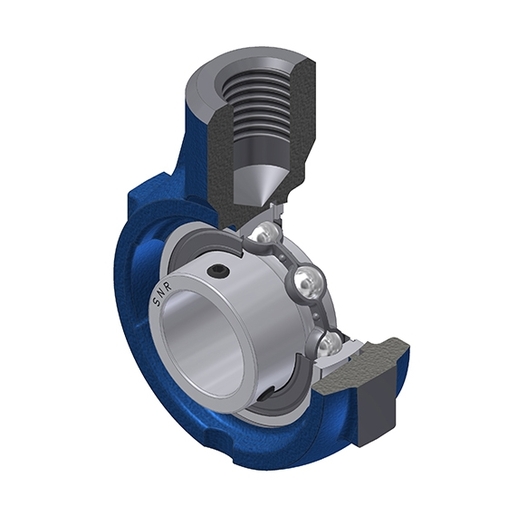

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US205-14G2T04 - EHE205
Nous contacter
Spécification

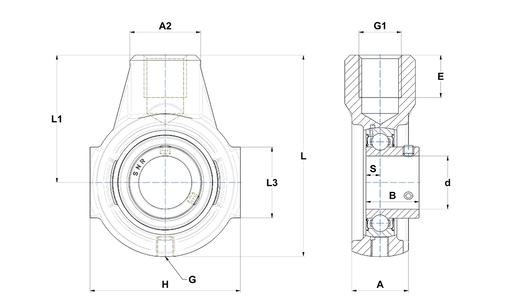

DEFINITION TECHNIQUE

A 28 mm
A2 35 mm
Hauteur totale - cadre + insert (A5) 19,5 mm
Largeur BI B 27 mm
Diamètre arbre (d) 22,225 mm
Profondeur du filetage du trou de montage (E) 22 mm
Graisseur (G) R1/8"
Taille du filetage (G1) M20
Longueur, largeur ou diamètre du logement (H) 70 mm
L 99 mm
L1 64 mm
L3 38 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 7,5 mm
Taille clé (SW) 3,175 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 14 kN
Capacite de charge statique C0 7,88 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 0,68 kg
Couple de serrage recommandé pour la vis cuvette 3,7 N-m
