USEHE207-22T20 - SNR

USEHE207-22T20

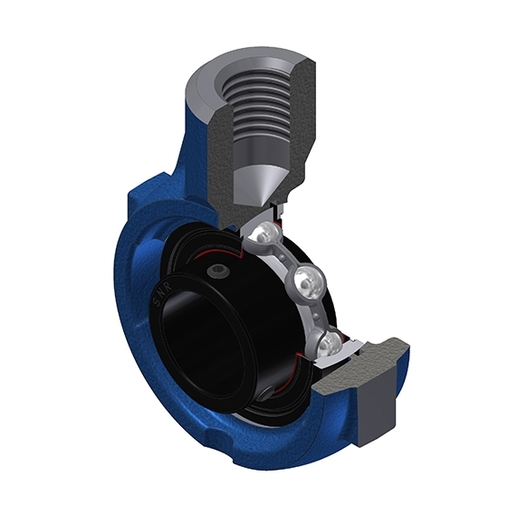

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US207-22G2T20 - EHE207
Nous contacter
Spécification

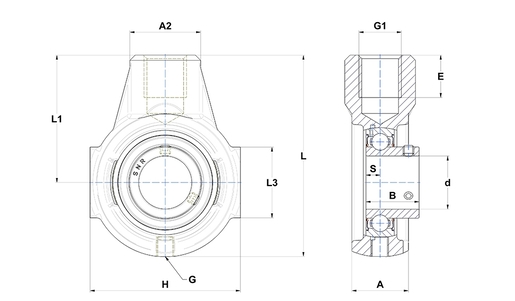

DEFINITION TECHNIQUE

A 32 mm
A2 40 mm
Hauteur totale - cadre + insert (A5) 23,5 mm
Largeur BI B 32 mm
Diamètre arbre (d) 34,925 mm
Profondeur du filetage du trou de montage (E) 24 mm
Graisseur (G) R1/8"
Taille du filetage (G1) M24
Longueur, largeur ou diamètre du logement (H) 90 mm
L 122 mm
L1 76 mm
L3 40 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 8,5 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 25,7 kN
Capacite de charge statique C0 15,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 1,08 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
