USPP205-16T20 - SNR

USPP205-16T20

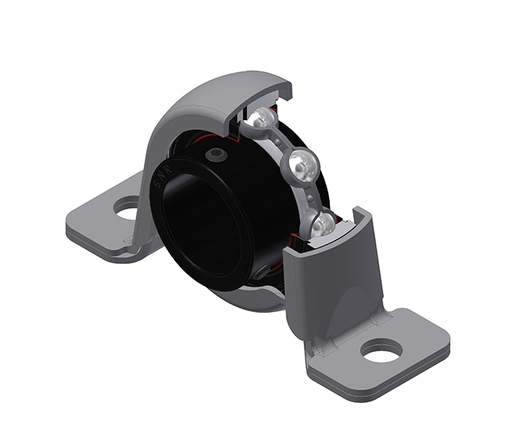

Corps en tôle d’acier, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à haute température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US205-16G2T20 - PP205
Nous contacter
Spécification

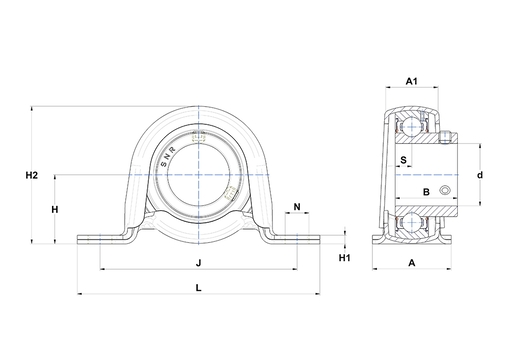

DEFINITION TECHNIQUE

A 31,7 mm
Largeur au sommet du logement (A1) 21,6 mm
Largeur BI B 27 mm
Diamètre arbre (d) 25,4 mm
Distance base du logement au centre du roulement (H) 28,6 mm
Hauteur de l'assise du logement (H1) 2,8 mm
Hauteur du logement (H2) 55,8 mm
Distance entre trou de fixation (J) 86 mm
L 108 mm
Dimension trou de fixation (N) 11 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 7,5 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 14 kN
Capacite de charge statique C0 7,88 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 200 °C

AUTRES FONCTIONNALITES

Masse 0,26 kg
Couple de serrage recommandé pour la vis cuvette 3,7 N-m
