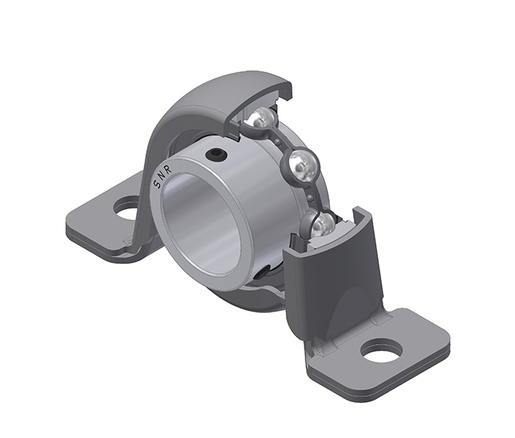

Corps en tôle d’acier, roulement à billes à insert radial avec vis de fixation, joint à une lèvre
Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.
Fichier CAD
Fiche technique
Spécification
DEFINITION TECHNIQUE | |
|---|---|
| A | 41 mm |
| Largeur au sommet du logement (A1) | 28,4 mm |
| Largeur BI B | 32 mm |
| Diamètre arbre (d) | 35 mm |
| Distance base du logement au centre du roulement (H) | 39,7 mm |
| Hauteur de l'assise du logement (H1) | 4,4 mm |
| Hauteur du logement (H2) | 77,5 mm |
| Distance entre trou de fixation (J) | 106 mm |
| L | 128,6 mm |
| Dimension trou de fixation (N) | 11 mm |
| Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) | 8,5 mm |
| Marque | SNR |
PERFORMANCE PRODUIT | |
|---|---|
| Capacité de charge dynamique C | 25,7 kN |
| Capacite de charge statique C0 | 15,2 kN |
| Température mini de fonctionnement T min | -20 °C |
| Température maxi de fonctionnement T max | 100 °C |
AUTRES FONCTIONNALITES | |
|---|---|
| Masse | 0,62 kg |
| Couple de serrage recommandé pour la vis cuvette | 5,5 N-m |
