UST207-22T04CC - SNR

UST207-22T04CC

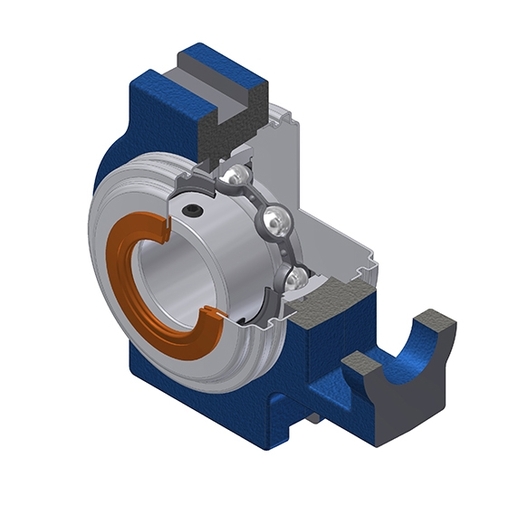

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre, pour applications à basse température

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US207-22G2T04 - SCOU207-22 - T207N - SCC207
Nous contacter
Spécification

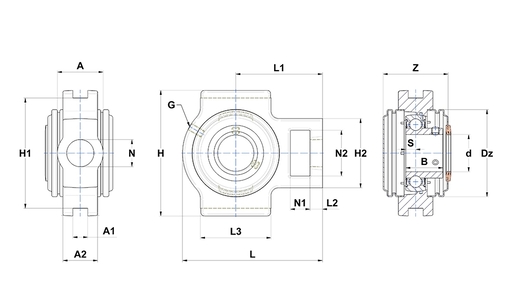

DEFINITION TECHNIQUE

A 37 mm
A1 12 mm
A2 30 mm
Hauteur totale - cadre + insert (A5) 23,5 mm
Largeur BI B 32 mm
Diamètre arbre (d) 34,925 mm
Diamètre extérieur du couvercle (Dz) 80 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 102 mm
H1 89 mm
H2 64 mm
L 129 mm
L1 78 mm
L2 13 mm
L3 64 mm
Dimension trou de fixation (N) 22 mm
N1 16 mm
N2 37 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 8,5 mm
Taille clé (SW) 3,969 mm
Largeur hors couvercle 59,1 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 25,7 kN
Capacite de charge statique C0 15,2 kN
Température mini de fonctionnement T min -40 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,599 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
