UST207-23N - SNR

UST207-23N

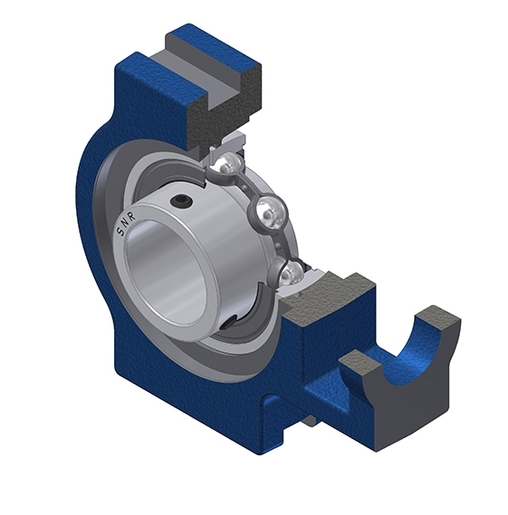

Corps en fonte, roulement à billes à insert radial avec vis de fixation, joint à une lèvre

Paliers auto-aligneurs avec nombreux choix de supports de fixation, déclinés en différentes versions de matériaux : fonte, inox ou plastique.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - US207-23G2 - T207N
Nous contacter
Spécification

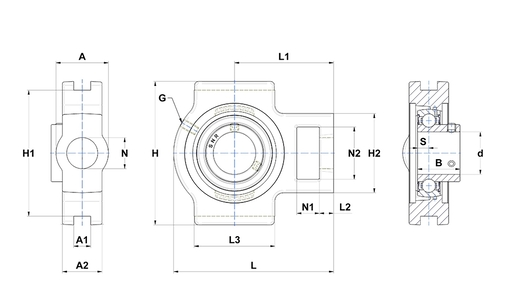

DEFINITION TECHNIQUE

A 37 mm
A1 12 mm
A2 30 mm
Hauteur totale - cadre + insert (A5) 23,5 mm
Largeur BI B 32 mm
Diamètre arbre (d) 36,513 mm
Graisseur (G) M6x1
Longueur, largeur ou diamètre du logement (H) 102 mm
H1 89 mm
H2 64 mm
L 129 mm
L1 78 mm
L2 13 mm
L3 64 mm
Dimension trou de fixation (N) 22 mm
N1 16 mm
N2 37 mm
Distance centre du chemin de roulement à la face de la BI côté opposé système de blocage (S) 8,5 mm
Taille clé (SW) 3,969 mm
Marque SNR
Product classification image

PERFORMANCE PRODUIT

Capacité de charge dynamique C 25,7 kN
Capacite de charge statique C0 15,2 kN
Température mini de fonctionnement T min -20 °C
Température maxi de fonctionnement T max 100 °C

AUTRES FONCTIONNALITES

Masse 1,47 kg
Couple de serrage recommandé pour la vis cuvette 8 N-m
