ZLG 309 AC - SNR

ZLG 309 AC

Corps à deux roulements, fabrication en fonte, pour lubrification à la graisse

Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.

Téléchargement

Fiche technique

KitCe kit contient les articles suivants - 6309C3 - NJ 309 EG15 C3 - Fl 10 - V-45S
Nous contacter
Spécification

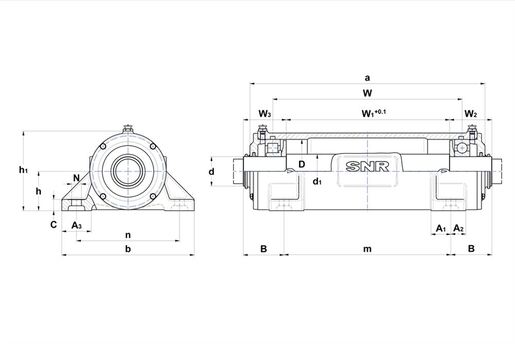

DEFINITION TECHNIQUE

d - Diamètre intérieur 45 mm
d1 - Diamètre arbre entre roulements 55 mm
a - Longueur logement 370 mm
b - Largeur embase logement 210 mm
c - Hauteur embase logement 20 mm
h - Hauteur au centre du roulement 70 mm
h1 - Hauteur du logement 139 mm
m - Distance trou de fixation (longueur) 250 mm
n - Distance trou de fixation (largeur) 170 mm
N - Diamètre trou de fixation 15 mm
B - Distance trou de fixation - arbre 72,5 mm
W - Distance roulement 282,5 mm
W1 - Longueur centre de l'arbre 236,5 mm
W2 - Longueur bout arbre droit 78,5 mm
A1 - Largeur embase (ZLG, côté intérieur de l'alésage) 36 mm
A2 - Largeur embase ZLG côté extérieur de l'alésage 26 mm
A3 - Largeur embase ZLG 45 mm
D - Diamètre extérieur roulement 100 mm
Masse 16 kg
Matériau de logement grey cast
Quantité initiale de graisse par côté 133 cm³
Marque SNR
Product classification image

COMPOSANTS ASSOCIES - OPTION

Joint torique (en option) 100x4

ECROUS

G - Boulons de fixation M12
Couple recommandé boulons de fixation 65 N-m
Boulons du chapeau M6x25
Couple recommandé boulons du chapeau 7 N-m
