Corps à deux roulements, fabrication en fonte, pour lubrification à la graisse
Corps de palier pour roulements multiples, permettant différentes combinaisons de roulements.
Fiche technique

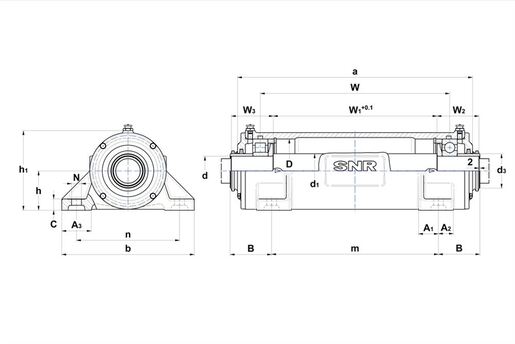

| DEFINITION TECHNIQUE | |
|---|---|
| Marque | SNR |
| d - Diamètre intérieur | 50 mm |
| d1 - Diamètre arbre entre roulements | 60 mm |
| d3 - Diamètre extérieur du manchon | 60 mm |
| a - Longueur logement | 405 mm |
| b - Largeur embase logement | 210 mm |
| c - Hauteur embase logement | 20 mm |
| h - Hauteur au centre du roulement | 70 mm |
| h1 - Hauteur du logement | 142 mm |
| m - Distance trou de fixation (longueur) | 275 mm |
| n - Distance trou de fixation (largeur) | 170 mm |
| N - Diamètre trou de fixation | 15 mm |
| B - Distance trou de fixation - arbre | 77,5 mm |
| W - Distance roulement | 316,5 mm |
| W1 - Longueur centre de l'arbre | 267,5 mm |
| W2 - Longueur bout arbre droit | 81 mm |
| A1 | 40 mm |
| A2 | 30 mm |
| A3 - Largeur embase ZLG | 45 mm |
| D - Diamètre extérieur roulement | 110 mm |
| Masse | 19 kg |
| Matériau de logement | grey cast |
| Quantité initiale de graisse par côté | 168 cm³ |
| COMPOSANTS ASSOCIES - OPTION | |
|---|---|
| Joint torique (en option) | 110x4 |
| ECROUS | |
|---|---|
| G - Boulons de fixation | M12 |
| Couple recommandé boulons de fixation | 65 N-m |
| Boulons du chapeau | M6x25 |
| Couple recommandé boulons du chapeau | 7 N-m |
