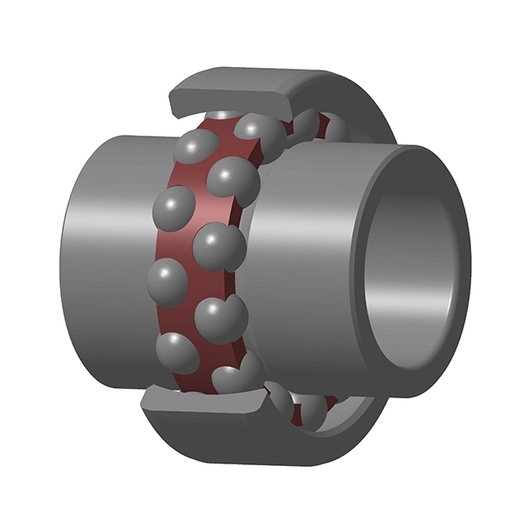

Cuscinetti radiali orientabili a sfere, gabbia in poliammide, versione aperta, anello interno allungato
Accedi
Aggiungi prodotto al carrelloScarica
Nessun documento disponibile

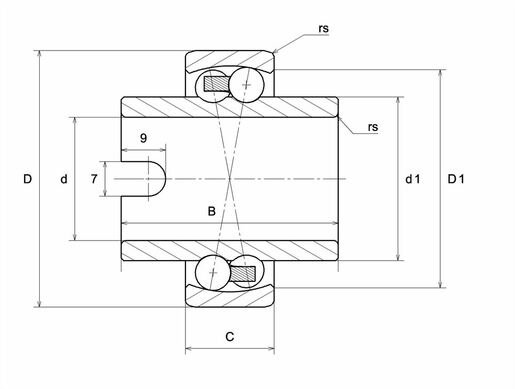

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 35 mm |
| D - Diametro Esterno | 72 mm |
| B - Larghezza cuscinetto/anello interno | 52 mm |
| C - larghezza anello esterno | 17 mm |
| d1 - Diametro esterno Anello interno | 47,7 mm |
| D1 - Diametro interno Anello esterno | 60,8 mm |
| rs - Raggio minimo del Raccordo | 1,1 mm |
| Classe di gioco radiale | CN |
| Classe di precisione | P0 |
| Peso | 0,552 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 15,8 kN |
| C0 - Capacità carico statico | 5,1 kN |
| Cu - Carico limite a fatica | 0,23 kN |
| e - Coefficiente | 0.22 |
| Y0 - Coefficiente di carico assiale statico | 2.94 |
| Y1 - Coefficiente di carico assiale inferiore | 2.81 |
| Y2 - Coefficiente di carico assiale superiore | 4.34 |
| Nref - Velocità termica di riferimento | 9600 tr/min |
| Nlim - Velocità meccanica limite | 11000 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 6,811 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 9,189 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,426 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 6,505 Hz |

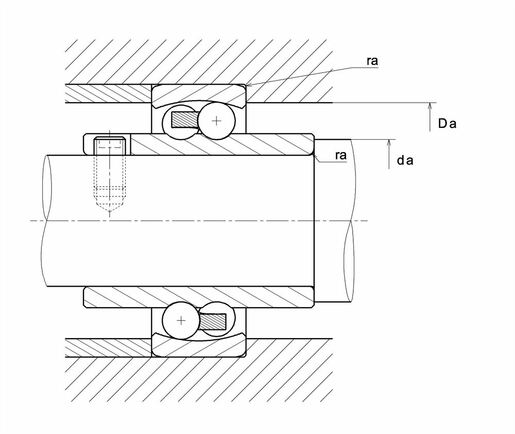

| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 41,5 mm |
| Da max - Diametro massimo spalla AE | 65,5 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 1 mm |
