Cuscinetto a rulli conici, gabbia in lamiera
Il cuscinetto a rulli conici ad una corona è disponibile in misure metriche (norme ISO 355 e JIS B 1512) ed in pollici (norma ABMA, serie metriche J compresa). La versione ad una corona nella gamma di cuscinetti a rulli conici è la più utilizzata e viene di norma montata in contrapposizione con un altro cuscinetto simile.
Accedi
Aggiungi prodotto al carrelloDocumentation
Product information

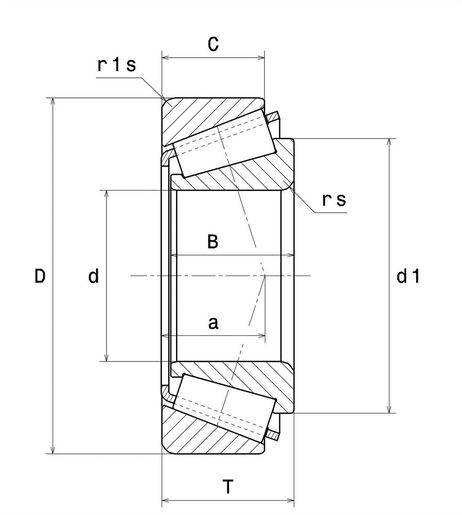

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 75 mm |
| D - Diametro Esterno | 130 mm |
| B - Larghezza cuscinetto/anello interno | 25 mm |
| C - larghezza anello esterno | 22 mm |
| T - Larghezza totale | 27,25 mm |
| d1 - Diametro esterno Anello interno | 99,9 mm |
| a - Posizione punto di Applicazione Carico | 27,5 mm |
| rs - Raggio minimo del Raccordo | 2 mm |
| r1s - Raggio minimo del Raccordo | 1,5 mm |
| Peso | 1,362 kg |
| Designazione ISO355 | T4DB075 |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 152 kN |
| A2 - Valutazione fattore di vita | 1 |
| C0 - Capacità carico statico | 185 kN |
| Cu - Carico limite a fatica | 22,4 kN |
| e - Coefficiente | 0.43 |
| Y0 - Coefficiente di carico assiale statico | 0.76 |
| Y2 - Coefficiente di carico assiale superiore | 1.38 |
| N ref - Velocità termica di riferimento | 3500 tr/min |
| N lim - Velocità meccanica limite | 5500 tr/min |
| Tmin - Temp min di funzionamento | -40 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza di passaggio sulla pista esterna (60 rpm) | 8,632 Hz |
| BPFI - Frequenza di passaggio sulla pista interna (60 rpm) | 11,368 Hz |
| BSF - Frequenza di passaggio degli elementi volventi (60 rpm) | 6,892 Hz |
| BRF - Frequenza di rotazione degli elementi volventi (60 rpm) | 3,446 Hz |
| FTF - Frequenza di rotazione della gabbia (60 rpm) | 0,432 Hz |
| DIMENSIONI DI INGOMBRO | |
|---|---|
| da max - Diametro massimo spalla AI | 85 mm |
| db min - Diametro minimo spalla AI | 85 mm |
| Da min - Diametro minimo spalla AE | 115 mm |
| Da max - Diametro massimo spalla AE | 121,5 mm |
| Db min - Diametro minimo spalla AE | 124 mm |
| Ca - Gioco min. | 4 mm |
| Cb - Gioco min. | 5 mm |
| ra max - Raggio massimo di raccordo | 2 mm |
| r1a - Raggio massimo del raccordo | 1,5 mm |
