Cuscinetto a rulli conici, gabbia in lamiera
Il cuscinetto a rulli conici ad una corona è disponibile in misure metriche (norme ISO 355 e JIS B 1512) ed in pollici (norma ABMA, serie metriche J compresa). La versione ad una corona nella gamma di cuscinetti a rulli conici è la più utilizzata e viene di norma montata in contrapposizione con un altro cuscinetto simile.
File 3D
Scheda tecnica
Specifica

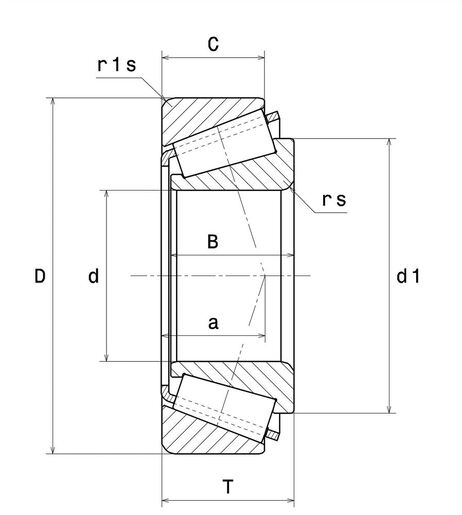

CARATTTERISTICHE TECNICHE | |
|---|---|
| d - Diametro interno | 110 mm |
| D - Diametro Esterno | 200 mm |
| B - Larghezza cuscinetto/anello interno | 38 mm |
| C - larghezza anello esterno | 32 mm |
| T - Larghezza totale | 41 mm |
| a - Posizione punto di Applicazione Carico | 40 mm |
| rs - Raggio minimo del Raccordo | 2,5 mm |
| r1s - Raggio minimo del Raccordo | 2 mm |
| Peso | 5,19 kg |
| Designazione ISO355 | T3FB110 |
| Marchio | NTN |
PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 360 kN |
| C0 - Capacità carico statico | 435 kN |
| Cu - Carico limite a fatica | 46,5 kN |
| A2 - Valutazione fattore di vita | 1 |
| e - Coefficiente | 0.42 |
| Y0 - Coefficiente di carico assiale statico | 0.79 |
| Y2 - Coefficiente di carico assiale superiore | 1.43 |
| Nlim - Velocità limite lub olio | 2400 tr/min |
| Nlim - Velocità limite lub grasso | 1800 tr/min |
| Tmin - Temp min di funzionamento | -40 °C |
| Tmax - Temp max di funzionamento | 120 °C |
DIMENSIONI DI INGOMBRO | |
|---|---|
| da max - Diametro massimo spalla AI | 124 mm |
| db min - Diametro minimo spalla AI | 129 mm |
| Da max - Diametro massimo spalla AE | 188 mm |
| Db min - Diametro minimo spalla AE | 188 mm |
| ra max - Raggio massimo di raccordo | 2,5 mm |
| r1a - Raggio massimo del raccordo | 2 mm |
