3206AC3 - SNR

3206AC3

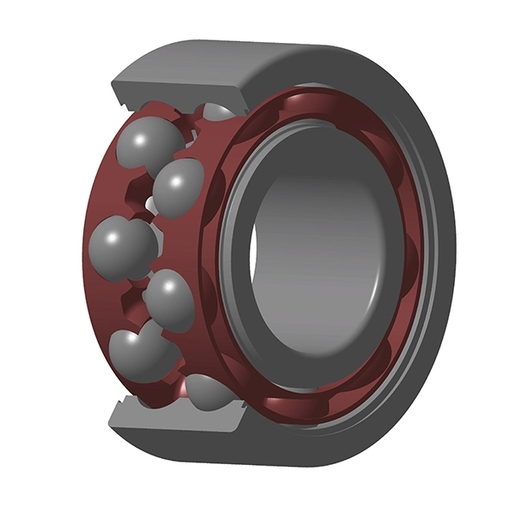

Cuscinetti a doppia corona di sfere a contatto obliquo, gabbia in poliammide, versione aperta

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

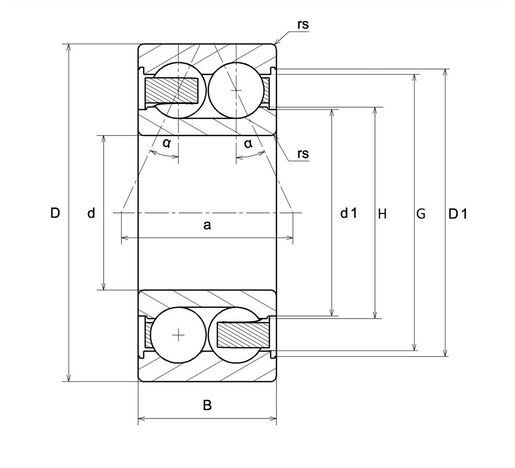

CARATTTERISTICHE TECNICHE

d - Diametro interno 30 mm
D - Diametro Esterno 62 mm
B - Larghezza cuscinetto/anello interno 23,8 mm
d1 - Diametro esterno Anello interno 36,4 mm
D1 - Diametro interno Anello esterno 55,8 mm
a - Posizione punto di Applicazione Carico 31,4 mm
α - Angolo di contatto 25 °
rs - Raggio minimo del Raccordo 1 mm
Classe di gioco radiale C3
Classe di precisione P0
Peso 0,274 kg
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità carico dinamico 28,9 kN
C0 - Capacità carico statico 21,1 kN
Cu - Carico limite a fatica 1,32 kN
f0 - Coefficiente 14.3
Nref - Velocità termica di riferimento 8500 tr/min
Nlim - Velocità meccanica limite 11000 tr/min
Tmin - Temp min di funzionamento -20 °C
Tmax - Temp max di funzionamento 120 °C

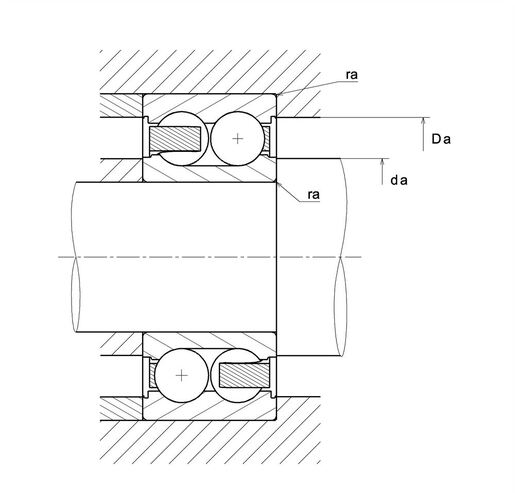

DIMENSIONI DI INGOMBRO

da min - Diametro minimo spalla AI 35 mm
Da max - Diametro massimo spalla AE 57 mm
ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento 1 mm
