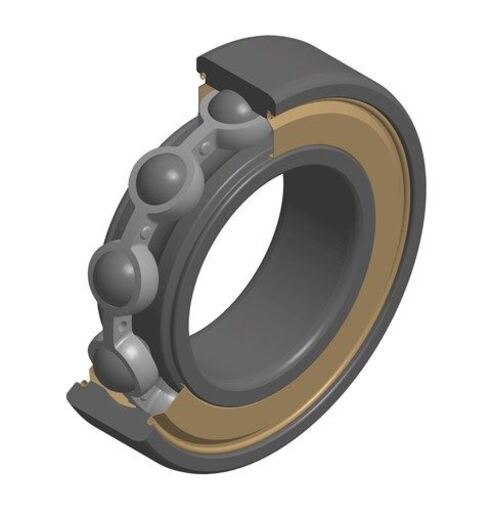

Cuscinetto radiale rigido a sfere, gabbia in lamiera, deflettori sui due lati
Il cuscinetto rigido a sfere ad una corona è il cuscinetto più diffuso. È disponibile in un'ampia varietà dimensionale e con un'ampia scelta di opzioni possibili: tenuta stagna, con deflettori, presenza di un anello di arresto, diverse classi di gioco, diversi tipi di gabbie, ecc...
File 3D
Scheda tecnica

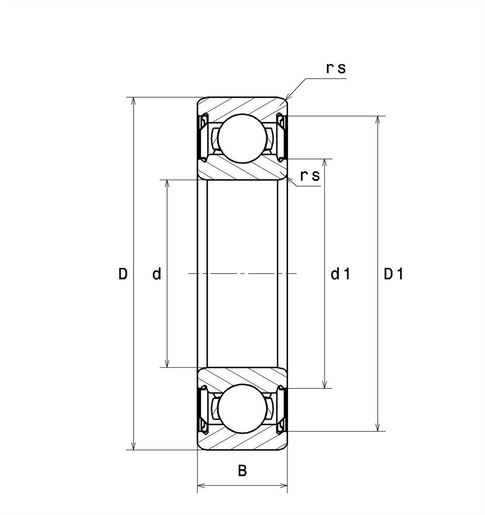

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 80 mm |
| D - Diametro Esterno | 170 mm |
| B - Larghezza cuscinetto/anello interno | 39 mm |
| d1 - Diametro esterno Anello interno | 105,5 mm |
| D1 - Diametro interno Anello esterno | 145,4 mm |
| rs - Raggio minimo del Raccordo | 2,1 mm |
| Classe di gioco radiale | C3 |
| Peso | 4,41 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 130 kN |
| C0 - Capacità carico statico | 86,7 kN |
| Cu - Carico limite a fatica | 3,55 kN |
| f0 - Coefficiente | 13.3 |
| Nref - Velocità termica di riferimento | 5500 tr/min |
| Nlim - Velocità meccanica limite | 5300 tr/min |
| Tmin - Temp min di funzionamento | -30 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 3,086 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 4,914 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,386 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 4,146 Hz |
| DIMENSIONI DI INGOMBRO | |
|---|---|

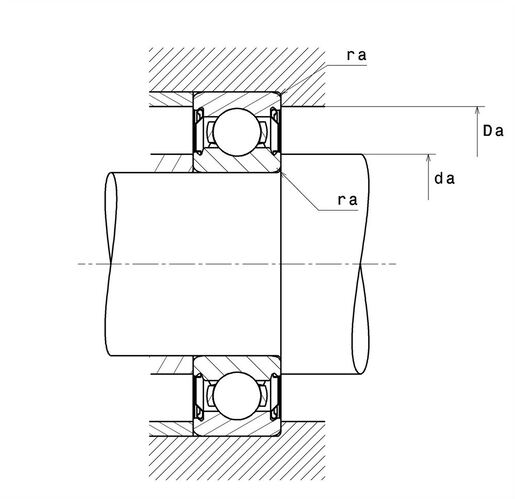

| da min - Diametro minimo spalla AI | 91 mm |
| da max - Diametro massimo spalla AI | 105,5 mm |
| Da max - Diametro massimo spalla AE | 159 mm |
| ra max - Raggio massimo di raccordo dell'albero e dell'alloggiamento | 2 mm |
