7315BGM - SNR

7315BGM

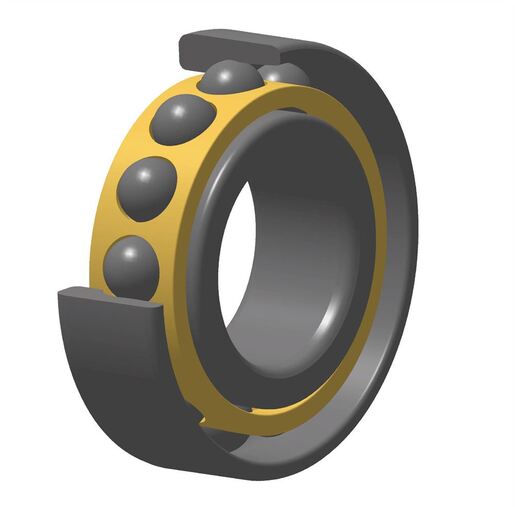

Cuscinetto a sfere a contatto obliquo, gabbia massiccia centrata sulle sfere

Il cuscinetto ad una corona di sfere a contatto obliquo è progettato per sostenere carichi combinati, dalla componente assiale predominante. Montato in opposizione ad un altro cuscinetto dello stesso tipo, assicura una grande rigidità del montaggio.
La gamma NTN-SNR propone diverse varianti: angoli di 30° o 40°, gabbie in poliammide, gabbia in acciaio stampato o massiccia in ottone, associazione universale, giochi o precarichi, ecc...

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d 75 mm
D 160 mm
B 37 mm
d1 108,2 mm
d2 85,2 mm
D1 127,9 mm
D2 149,3 mm
a 68 mm
Angolo di contatto α 40 °
rs min 2,1 mm
r1s min 1,1 mm
Classe di gioco radiale CN
Peso 3,17 kg
Marchio SNR
Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 124 kN
Capacità carico statico (C0) 101 kN
Carico limite a fatica (Cu) 4,25 kN
Nref 4600 tr/min
Nlim 5400 tr/min
Temp min di funzionamento (Tmin) -40 °C
Temp max di funzionamento (Tmax) 120 °C

DIMENSIONI DI INGOMBRO

da min 87 mm
db min 87 mm
Da max 148 mm
Db max 153 mm
r1a max 1 mm
ra max 2 mm
