BBE16AUU-AJ

Le boccole a sfera regolabili permettono una riduzione del gioco radiale per i movimenti lineari precisi e a basso attrito su alberi in acciaio temprato a sbalzo.

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

Tipo di design BBE-AJ
Categoria bussole a sfera Manicotti a sfere standard, registrabili
Marchio SNR
Standard Dimensioni ISO
Numero di tenute 2
Materiale cilindro esterno o segmento d'acciaio 100Cr6
Materiale gabbia RSt34-2
Lubrificazione iniziale no
d - Diametro interno 16 mm
d - Tolleranza diametro interno 0,009/-0,001
D - Diametro Esterno 26 mm
D - Tolleranza diametro esterno 0/-0,009
L - Lunghezza 36 mm
L - Tolleranza di lunghezza 0/-0,2
L1 24,9 mm
Tolleranza L1 0/-0,2
D1 - Diametro 24,9 mm
L2 1,3 mm
E 1,5 mm
Numero di sfere 4
Peso 0,059 kg

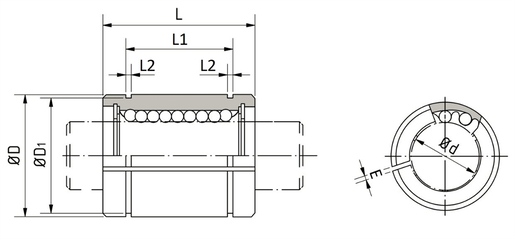

Product classification image

PRESTAZIONI

Cmin 0,432 kN
Cmax 0,611 kN
C0min 0,892 kN
C0max 1,261 kN
Tmin - Temp min di funzionamento -20 °C
Tmax - Temp max di funzionamento 110 °C
