BBE20LAUU - SNR

BBE20LAUU

Le boccole a sfere chiuse permettono movimenti lineari precisi e a basso attrito su alberi in acciaio temprato a sbalzo.

Scarica

File 3D

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

Tipologia BBE
Categoria bussole a sfera Manicotti a sfere standard, chiusi
Marchio SNR
Standard Dimensioni ISO
Numero di tenute 2
Materiale cilindro esterno o segmento d'acciaio 100Cr6
Materiale gabbia RSt34-2
Ingrassato no

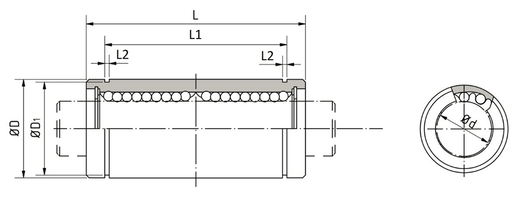

d - Diametro interno 20 mm
d - Tolleranza diametro interno 0,011/-0,001
D - Diametro Esterno 32 mm
D - Tolleranza diametro esterno 0/-0,013
L - Lunghezza 80 mm
L - Tolleranza di lunghezza 0/-0,3
L1 - Distanza tra le scanalature 61 mm
Tollernaza L1 0/-0,3
D1 - Diametro 30,3 mm
L1 - Larghezza scanalatura 1,6 mm
Numero di sfere 5
Peso 0,18 kg
Product classification image

PRESTAZIONI

Cmin 1,44 kN
Cmax 2,107 kN
C0min 2,74 kN
C0max 4,009 kN
Tmin - Temp min di funzionamento -20 °C
Tmax - Temp max di funzionamento 110 °C
