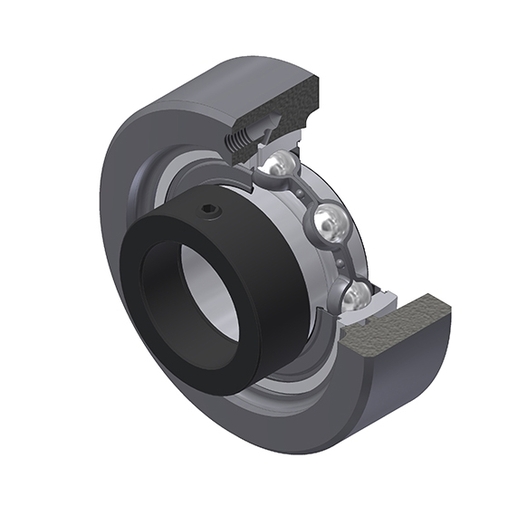

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo, per applicazioni a bassa temperatura
Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.
File 3D
Scheda tecnica
Specifica

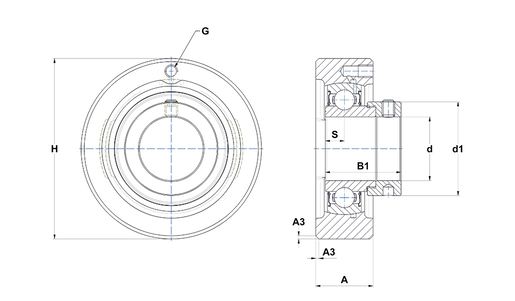

CARATTTERISTICHE TECNICHE | |
|---|---|
| A - Larghezza alloggiamento | 38 mm |
| A3 - Profondità di centraggio / dimensioni smusso | 2 mm |
| B1 - Larghezza totale AI (con anello eccentrico di fissaggio) | 49,3 mm |
| d - diametro interno | 60 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 82 mm |
| G - Ingrassatore | M6x1 |
| H - Lunghezza, larghezza o diametro dell'alloggiamento | 130 mm |
| S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura | 12 mm |
| Marchio | SNR |
PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 52,5 kN |
| C0 - Capacità di carico statico | 32,8 kN |
| Temperatura minima di funzionamento | -40 °C |
| Temperatura massima di funzionamento | 100 °C |
ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 2,2 kg |
