ESPA209N - SNR

ESPA209N

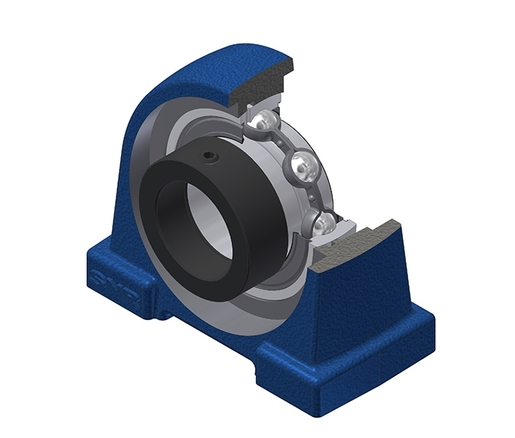

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - ES209G2 - PA209N
Accedi per aggiungere i prodotti al carrello
Contattaci

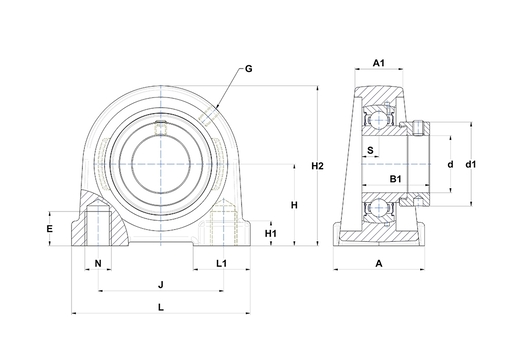

CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento60 mm
A1 - larghezza parte superiore alloggiamento32 mm
B - Larghezza Anello interno30,2 mm
d - diametro interno45 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola62 mm
E - Profondità filettatura foro di montaggio25 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto54,2 mm
H1 - Altezza piede dell'alloggiamento13 mm
H2 - Altezza alloggiamento108 mm
J - Distanza fori di fissaggio90 mm
L - Lunghezza alloggiamento120 mm
L1 - Altezza piede dell'alloggiamento42 mm
N - Dimensioni foro di fissaggioM14
S - Distanza tra faccia e centro del cuscinetto11 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico31,85 kN
C0 - Capacità di carico statico20,8 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Peso2,09 kg
Coppia di serraggio raccomandata per viti fissaggio cave11,5 N-m
