EST206-18 - SNR

EST206-18

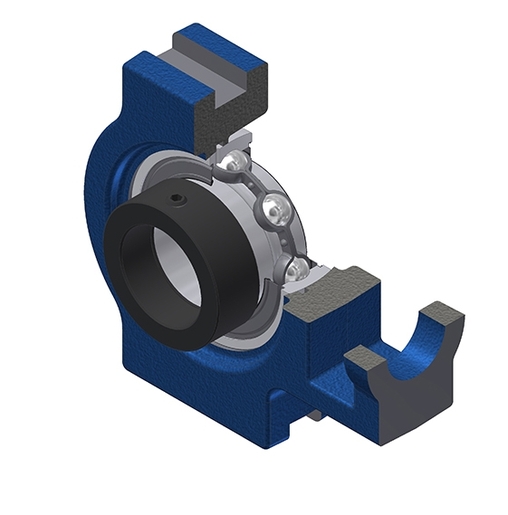

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a labbro singolo

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - ES206-18G2 - T206
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

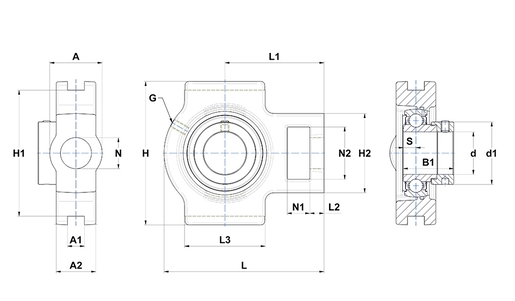

CARATTTERISTICHE TECNICHE

A - Larghezza alloggiamento 37 mm
A1 - Larghezza della scalanatura di guida 12 mm
A2 - Larghezza alloggiamento lato scanalatura guida (T/ST) / Larghezza al foro di montaggio 28 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 35,7 mm
d - diametro interno 28,575 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 44,1 mm
G - Ingrassatore M6x1
H - Lunghezza, larghezza o diametro dell'alloggiamento 102 mm
H1 - Distanza tra le parti inferiori degli slot di posizione 89 mm
H2 - Altezza / Larghezza alloggiamento 56 mm
L - Lunghezza alloggiamento 113 mm
L1 - Distanza dalla superficie di montaggio sul lato di fissaggio al centro del cuscinetto 70 mm
L2 - Spessore dell'estremità dell'attacco 10 mm
L3 - Lunghezza della scanalatura/superficie di guida 57 mm
N - Dimensioni foro di fissaggio 22 mm
N1 - Altezza 16 mm
N2 - Altezza foro di fissaggio 37 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 9 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 19,5 kN
C0 - Capacità di carico statico 11,2 kN
Temperatura minima di funzionamento -20 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 1,25 kg
