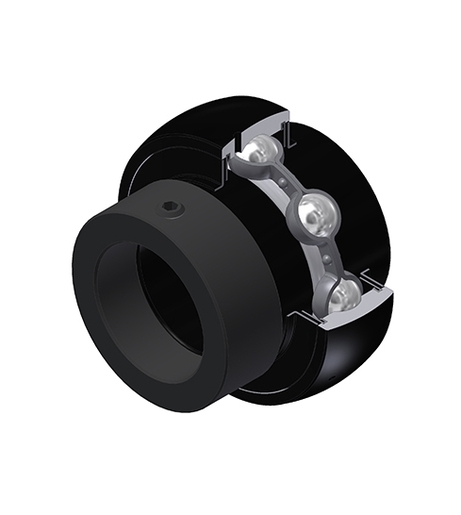

Diametro esterno sferico, fissaggio tramite anello eccentrico, tenuta a labirinto, per applicazioni ad alta temperatura
File 3D
Scheda tecnica
| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| B - Larghezza Anello interno | 34,8 mm |
| B1 - Larghezza totale Anello Interno | 44,3 mm |
| B2 - larghezza anello eccentrico di fissaggio /dado | 13,5 mm |
| C - Larghezza anello esterno | 17 mm |
| C1 - Distanza centro del AE al centro zona di lubrificazione | 4,3 mm |
| d - diametro interno | 25 mm |
| d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola | 37,4 mm |
| D - Diametro esterno AE | 52 mm |
| G - Impostazione dimensione vite | M6x1 |
| m - Regolazione della distanza della vite | 5 mm |
| r - Raggio dell'anello interno | 0.6 |
| S - Distanza tra faccia e centro del cuscinetto | 17,4 mm |
| f0 - Fattore | 14 |
| SW - Dimensione Chiave | 3 mm |
| PRESTAZIONI | |
|---|---|
| C - Capacità di carico dinamico | 14 kN |
| C0 - Capacità di carico statico | 7,88 kN |
| Temperatura minima di funzionamento | -20 °C |
| Temperatura massima di funzionamento | 200 °C |
| ALTRE CARATTERISTICHE | |
|---|---|
| Peso | 0,25 kg |
| Coppia di serraggio raccomandata per viti fissaggio cave | 5,5 N-m |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 3,582 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 5,418 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,398 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 4,697 Hz |
