EXF205T04 - SNR

EXF205T04

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta con deflettore, per applicazioni a bassa temperatura

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

File 3D

Scheda tecnica

KitIl kit contiene le seguenti referenze - EX205G2T04 - F205
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

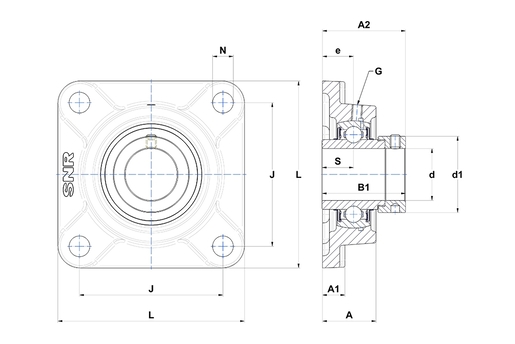

CARATTTERISTICHE TECNICHE

A - Altezza alloggiamento 27 mm
A1 - Altezza base /altezza flangia 13 mm
A2 - Altezza totale della superficie di montaggio 42,9 mm
B - Larghezza Anello interno 34,8 mm
B1 - Larghezza totale AI (con anello eccentrico di fissaggio) 44,3 mm
d - diametro interno 25 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola 37,4 mm
e - Distanza tra superficie di montaggio e cuscinetto 16 mm
G - Ingrassatore M6x1
J - Distanza fori di fissaggio 70 mm
L - Larghezza alloggiamento / diametro 95 mm
N - Dimensioni foro di fissaggio 12 mm
S - Dist. dal centro della pista alla faccia AI sul lato opposto disp. di chiusura 17,4 mm
Marchio SNR
Product classification image

PRESTAZIONI

C - Capacità di carico dinamico 14 kN
C0 - Capacità di carico statico 7,88 kN
Temperatura minima di funzionamento -40 °C
Temperatura massima di funzionamento 100 °C

ALTRE CARATTERISTICHE

Peso 0,84 kg
Coppia di serraggio raccomandata per viti fissaggio cave 5,5 N-m
