EXP204L3COE - SNR

EXP204L3COE

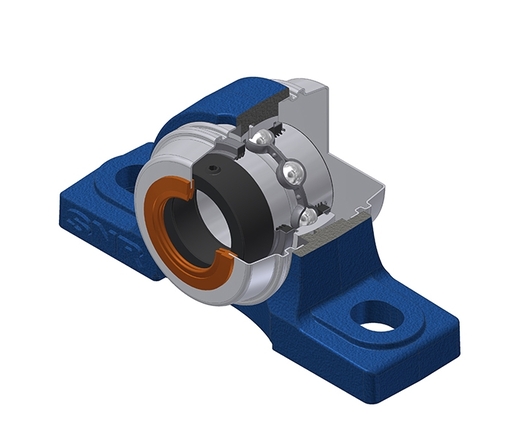

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta a triplo labbro.

Nella figura, i supporti sono rappresentati con un coperchio aperto (albero passante) ed uno chiuso (di estremità). Il prodotto che ha scelto è dotato di due coperchi aperti.

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - EX204G2L3 - SCOE204-20 - P204N
Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

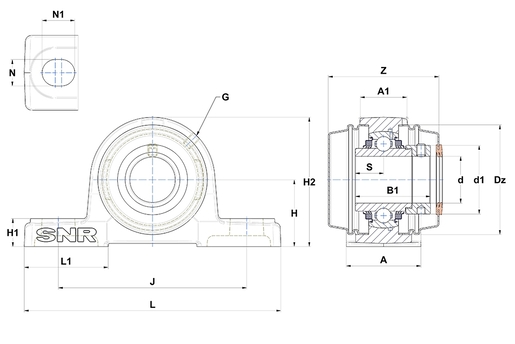

CARATTTERISTICHE TECNICHE

A 38 mm
A1 22 mm
B 34 mm
d 20 mm
d1 32,4 mm
Dz 54 mm
G M6x1
H 33,3 mm
H1 15 mm
H2 65 mm
J 95 mm
L 127 mm
L1 42 mm
N 13 mm
N1 19 mm
S 17 mm
width over covers 39,9 mm
Marchio SNR
Product classification image

PRESTAZIONI

C 12,8 kN
C0 6,65 kN
T min. -20 °C
T max. 100 °C

ALTRE CARATTERISTICHE

Peso 0,757 kg
Coppia di serraggio raccomandata per viti fissaggio cave 5,5 N-m
