EXPG210L4COE - SNR

EXPG210L4COE

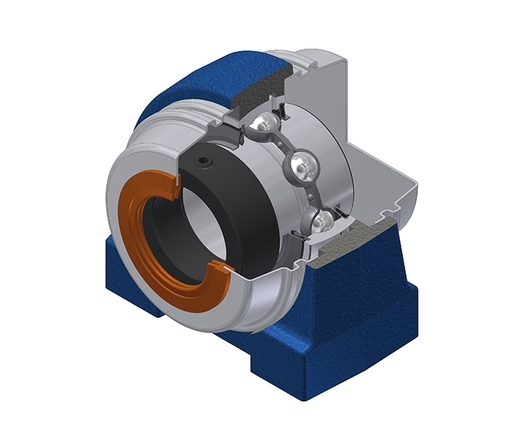

Corpo esterno in ghisa, cuscinetto-inserto radiale a sfere con anello eccentrico, tenuta speciale L4.

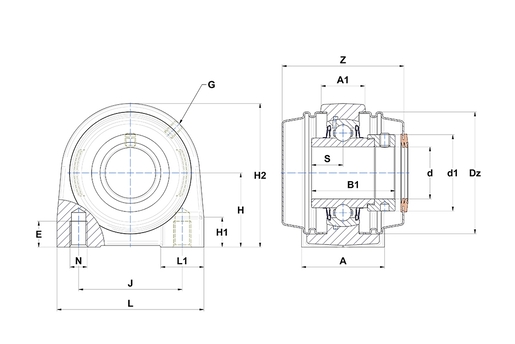

Nella figura, i supporti sono rappresentati con un coperchio aperto (albero passante) ed uno chiuso (di estremità). Il prodotto che ha scelto è dotato di due coperchi aperti.

Supporti autoallineanti con ampia scelta di supporti di fissaggio, disponibili in ghisa, acciaio inox o termoplastica.

Scarica

Scheda tecnica

KitIl kit contiene le seguenti referenze - EX210G2L4 - SCOE210-50 - PG210N
Accedi per aggiungere i prodotti al carrello
Contattaci
CARATTTERISTICHE TECNICHE
MarchioSNR
A - Larghezza alloggiamento60 mm
A1 - larghezza parte superiore alloggiamento35 mm
B - Larghezza Anello interno49,2 mm
d - diametro interno50 mm
d1 - Diametro esterno del'anello eccentrico di fissaggio / dado + rondella della bussola67,2 mm
Dz - Diametreo esterno del coperchio100 mm
E - Profondità filettatura foro di montaggio25 mm
G - IngrassatoreM6x1
H - Distanza base dell'alloggiamento al centro del cuscinetto57,2 mm
H1 - Altezza piede dell'alloggiamento21 mm
H2 - Altezza alloggiamento114 mm
J - Distanza fori di fissaggio95 mm
L - Lunghezza alloggiamento135 mm
L1 - Altezza piede dell'alloggiamento40 mm
N - Dimensioni foro di fissaggioM16
S - Distanza tra faccia e centro del cuscinetto24,6 mm
Z - Larghezza sopra i coperchi91,5 mm
Product classification image
PRESTAZIONI
C - Capacità di carico dinamico35,1 kN
C0 - Capacità di carico statico23,2 kN
Temperatura minima di funzionamento-20 °C
Temperatura massima di funzionamento100 °C
ALTRE CARATTERISTICHE
Peso3,154 kg
Coppia di serraggio raccomandata per viti fissaggio cave11,5 N-m
