HM3056 - SNR

HM3056

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

G -Designazione di filettatura Tr280X4
d2 - Diametro esterno della ghiera 330 mm
B - Larghezza dado 38 mm
d1 - Diametro esterno superficie bloccaggio dado 310 mm
Angolo di smusso del dado 30 °
b - Larghezza tacca 24 mm
h - Profondità tacca 10 mm
dP - Diametro fori di posizionamento staffa di fissaggio 293 mm

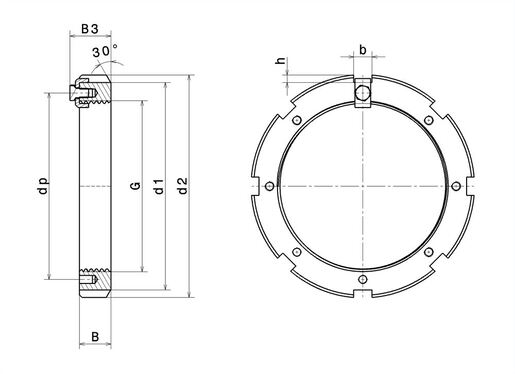

Product classification image

TECHNICAL CHARACTERISTICS

Riferimento dispositivo bloccaggio associato MS3056
Peso 6,78 kg
Marchio SNR
