HM3096 - SNR

HM3096

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

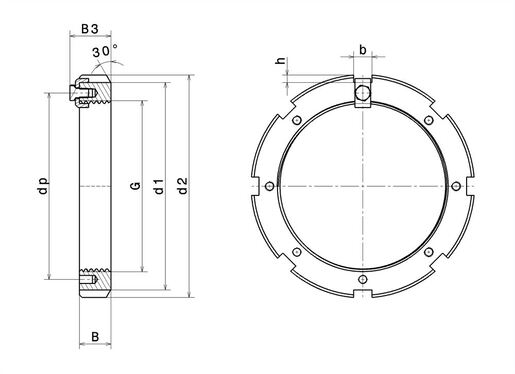

G -Designazione di filettatura Tr480X5
d2 - Diametro esterno della ghiera 560 mm
B - Larghezza dado 60 mm
d1 - Diametro esterno superficie bloccaggio dado 530 mm
Angolo di smusso del dado 30 °
b - Larghezza tacca 36 mm
h - Profondità tacca 15 mm
dP - Diametro fori di posizionamento staffa di fissaggio 503 mm
Product classification image

TECHNICAL CHARACTERISTICS

Riferimento dispositivo bloccaggio associato MS3096
Peso 28,3 kg
Marchio SNR
