HM3180 - SNR

HM3180

Scarica

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

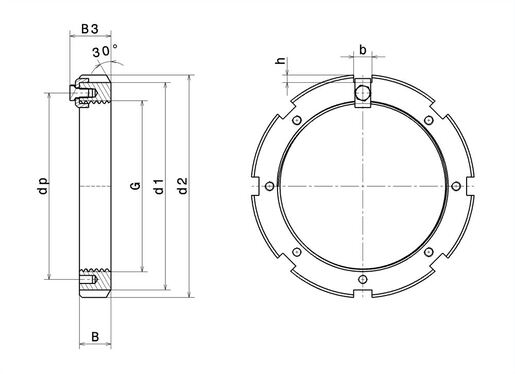

CARATTTERISTICHE TECNICHE

G -Designazione di filettatura Tr400X5
d2 - Diametro esterno della ghiera 520 mm
B - Larghezza dado 62 mm
d1 - Diametro esterno superficie bloccaggio dado 460 mm
Angolo di smusso del dado 30 °
b - Larghezza tacca 32 mm
h - Profondità tacca 18 mm
dP - Diametro fori di posizionamento staffa di fissaggio 440 mm
Product classification image

TECHNICAL CHARACTERISTICS

Riferimento dispositivo bloccaggio associato MS3180
Peso 36,7 kg
Marchio SNR
