HM3184 - SNR

HM3184

Documentation

Product information

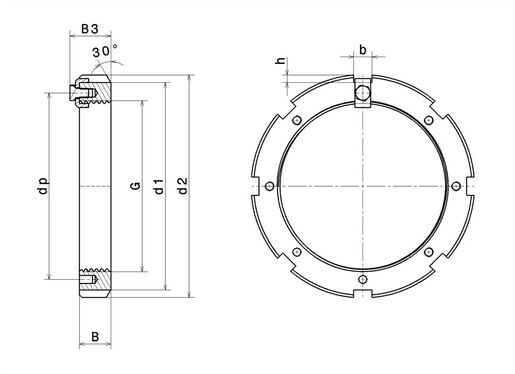

CARATTTERISTICHE TECNICHE
MarchioSNR
G -Designazione di filettaturaTr420X5
d2 - Diametro esterno della ghiera540 mm
B - Larghezza dado70 mm
d1 - Diametro esterno superficie bloccaggio dado490 mm
Angolo di smusso del dado30 °
b - Larghezza tacca32 mm
h - Profondità tacca18 mm
dP - Diametro fori di posizionamento staffa di fissaggio460 mm
Peso43,3 kg
undefined
CARATTERISTICHE TECNICHE
Riferimento dispositivo bloccaggio associatoMS3180
