MLE71911HVUJ74S - SNR

MLE71911HVUJ74S

Cuscinetto a sfere a contatto obliquo, ad alta precisione, serie MLE stagna, gabbia in resina stratificata centrata sull'anello esterno

Nelle gamme di cuscinetti a sfere di super precisione, i cuscinetti a sfere a contatto obliquo di super precisione soddisfano i requisiti di massima affidabilità con migliori prestazioni in termini di rigidità, velocità, capacità e precisione. Questi cuscinetti sono raccomandati per applicazioni che richiedono precisione, come i mandrini di macchine utensili. NTN-SNR ha completato la gamma standard con gamme dedicate alle esigenze specifiche di velocità, di tenuta stagna, di ingrassaggio, ecc.

Scarica

CAD file

Scheda tecnica

Accedi per aggiungere i prodotti al carrello
Contattaci
Specifica

CARATTTERISTICHE TECNICHE

d 55 mm
D 80 mm
B 13 mm
d1 63,1 mm
d2 61,15 mm
D1 73,71 mm
D2 75,31 mm
a 22 mm
Angolo di contatto α 25 °
rs min 1 mm
r1s min 0,3 mm
f0 8.618
Classe di precisione P4S
Peso 0,177 kg
Marchio SNR

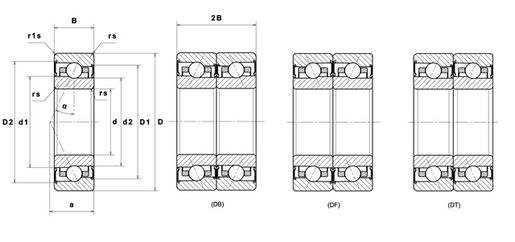

Product classification image

PRESTAZIONI

Capacità carico dinamico (C) 9,5 kN
Capacità carico statico (C0) 7,2 kN
Carico limite a fatica (Cu) 0,41 kN
Axial displacement K Factor 0.58
Livello di precarico 7
Valore del precarico 80000 kN
Axial rigidity 104 N/µm
Radial rigidity 231 N/µm
Temp min di funzionamento (Tmin) -20 °C
Temp max di funzionamento (Tmax) 120 °C
Velocità limite lub grasso (Nlim) 20000 tr/min
Frequenza propria gabbia, FTF 0,462 Hz
Frequenza propria corpi volventi, BSF 11,937 Hz
Frequenza propria anello esterno, BPF0 13,868 Hz
Frequenza propria anello interno, BPFI 16,132 Hz

DIMENSIONI DI INGOMBRO

da min 60,5 mm
db min 60,5 mm
Da max 74,5 mm
Db max 74,5 mm
r1a max 0,3 mm
ra max 1 mm

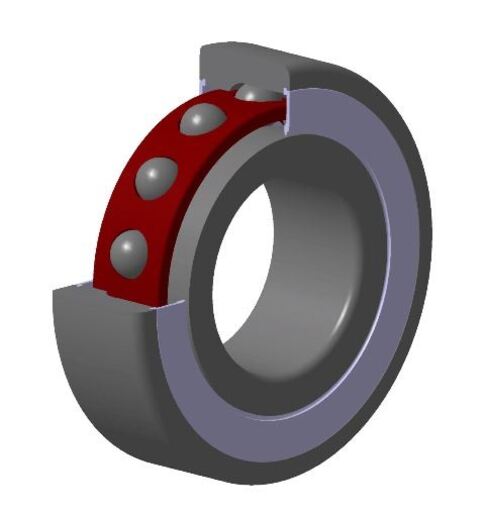

Product classification image
