Cuscinetto ad una corona di rulli cilindrici, per supporto libero, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica
Specifica

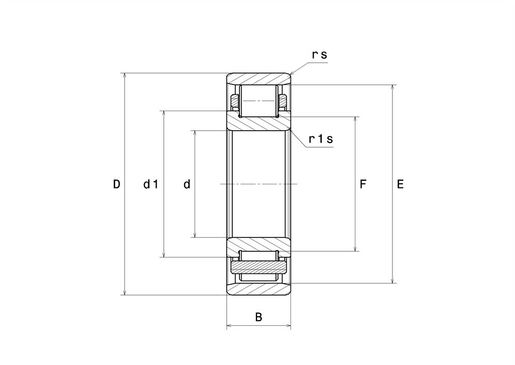

CARATTTERISTICHE TECNICHE | |
|---|---|
| d - Diametro interno | 25 mm |
| D - Diametro Esterno | 52 mm |
| B - Larghezza cuscinetto/anello interno | 15 mm |
| E - Diametro superiore rulli | 46,5 mm |
| F - Diametro inferiore rulli | 31,5 mm |
| d1 - Diametro esterno flangia AI | 34,5 mm |
| rs - Raggio minimo del Raccordo | 1 mm |
| r1s - Raggio minimo del Raccordo | 0,6 mm |
| Classe di gioco radiale | C3 |
| Peso | 0,131 kg |
| Marchio | NTN |
PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 29,3 kN |
| C0 - Capacità carico statico | 27,7 kN |
| Cu - Carico limite a fatica | 3,4 kN |
| Nlim - Velocità limite lub olio | 15000 tr/min |
| Nlim - Velocità limite lub grasso | 13000 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FTF - Frequenza propria gabbia | 0,404 Hz |
| BSF - Frequenza propria corpi volventi | 5,008 Hz |
| BPFO - Frequenza propria anello esterno | 5,25 Hz |
| BPFI - Frequenza propria anello interno | 7,75 Hz |

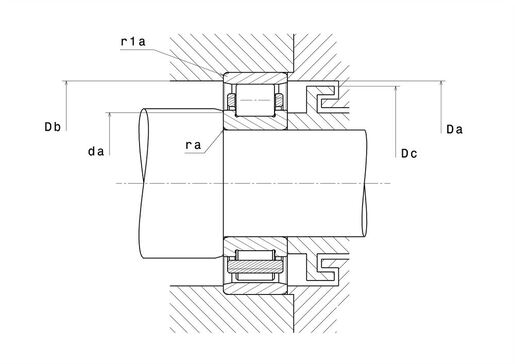

DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 30 mm |
| Da max - Diametro massimo spalla AE | 48 mm |
| Db min - Diametro minimo spalla faccia piccola | 47 mm |
| Dc max - Diametro massimo passaggio AE | 44 mm |
| ra max - Raggio massimo di raccordo | 1 mm |
| r1a - Raggio massimo del raccordo | 0,6 mm |
