Cuscinetto ad una corona di rulli cilindrici, singola direzione per carichi assiali, separabile, gabbia in poliammide
Nella gamma di cuscinetti a rulli cilindrici, il cuscinetto ad una corona di rulli cilindrici supporta carichi radiali elevati. Le gamme standard ISO (NU, N, NJ, NF, NUP, NH, RNU, HJ) sono disponibili con diversi tipi di gabbie, alesaggi, anelli di centraggio.
File 3D
Scheda tecnica

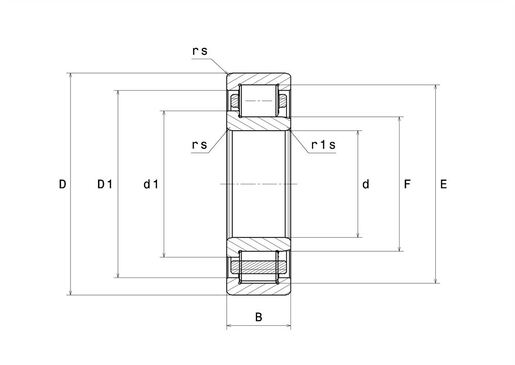

| CARATTTERISTICHE TECNICHE | |
|---|---|
| Marchio | SNR |
| d - Diametro interno | 55 mm |
| D - Diametro Esterno | 100 mm |
| B - Larghezza cuscinetto/anello interno | 25 mm |
| E - Diametro superiore rulli | 90 mm |
| F - Diametro inferiore rulli | 66 mm |
| d1 - Diametro esterno flangia AI | 70,8 mm |
| D1 - Diametro interno flangia AE | 86,6 mm |
| rs - Raggio minimo del Raccordo | 1,5 mm |
| r1s - Raggio minimo del Raccordo | 1,1 mm |
| Classe di gioco radiale | CN |
| Peso | 0,81 kg |
| PRESTAZIONI | |
|---|---|
| C - Capacità carico dinamico | 98,4 kN |
| C0 - Capacità carico statico | 117 kN |
| Cu - Carico limite a fatica | 14,3 kN |
| Nref - Velocità termica di riferimento | 4800 tr/min |
| Nlim - Velocità meccanica limite | 8300 tr/min |
| Nlim - Velocità limite lub olio | 6800 tr/min |
| Nlim - Velocità limite lub grasso | 5600 tr/min |
| Tmin - Temp min di funzionamento | -20 °C |
| Tmax - Temp max di funzionamento | 120 °C |
| FREQUENZE DEL CUSCINETTO | |
|---|---|
| BPFO - Frequenza propria anello esterno (60 giri/min) | 7,192 Hz |
| BPFI - Frequenza propria anello interno (60 giri/min) | 9,808 Hz |
| FTF - Frequenza propria gabbia (60 giri/min) | 0,423 Hz |
| BSF - Frequenza propria corpi volventi (60 giri/min) | 6,346 Hz |
| DIMENSIONI DI INGOMBRO | |
|---|---|
| da min - Diametro minimo spalla AI | 63 mm |
| da max - diametro massimo spalla faccia piccola | 65 mm |
| db - Diametro minimo di passaggio AI | 68 mm |
| dc min - Diametro minimo di passaggio AI | 73 mm |
| Da max - Diametro massimo spalla AE | 92 mm |
| ra max - Raggio massimo di raccordo | 1,5 mm |
| r1a - Raggio massimo del raccordo | 1 mm |
